Aký je účel jadra transformátora?

V srdci každého elektrického energetického systému leží zdanlivo jednoduchý, ale hlboko kritický komponent: magnetický obvod, ktorý usmerňuje a obmedzuje elektromagnetický tok. Keď sa pýtajú inžinieri a špecialisti na obstarávanie "Aký je účel jadra transformátora?" , odpoveď ďaleko presahuje základnú fyziku. The jadrá transformátorov slúžia ako centrálny nervový systém premeny napätia, umožňujúci efektívny prenos energie z primárneho do sekundárneho vinutia pri minimalizácii parazitných strát. Bez dobre navrhnutej magnetickej dráhy by moderné siete na striedavý prúd trpeli neúmernou neefektívnosťou, nadmerným zahrievaním a nestabilnou reguláciou napätia. Tento článok poskytuje komplexné preskúmanie orientované na aplikácie jadrá transformátorov , ich materiálové klasifikácie, štrukturálne varianty a rozhodujúcu úlohu, ktorú zohrávajú v súčasnej energetickej infraštruktúre – od rozvodní až po inteligentné výrobné haly.

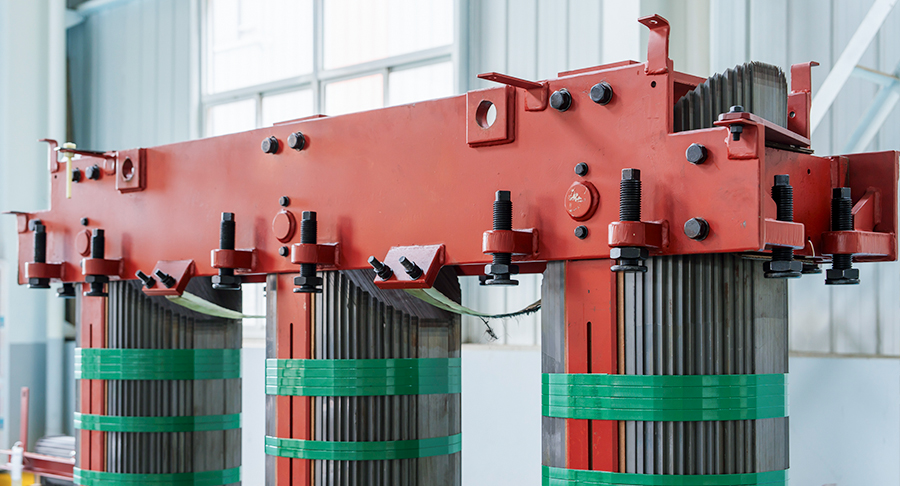

1. Jadrá transformátora typu jadra: Konvenčný pracant

Konfigurácia typu jadra predstavuje najrozšírenejšiu architektúru v aplikáciách so stredným a veľkým výkonom. V tomto dizajne sa magnetický obvod skladá z dvoch vertikálnych ramien (nohy) spojených horným a dolným strmeňom, pričom primárne a sekundárne vinutie je ovinuté okolo každého ramena. Základný účel týchto jadrá transformátorov je poskytnúť dráhu s nízkou reluktanciou pre magnetický tok, čím sa zabezpečí, že prevažná väčšina magnetomotorickej sily generovanej primárnym vinutím sa spája so sekundárnym vinutím. Jadrá transformátorov typu jadra sú typicky konštruované z laminácií z kremíkovej ocele orientovanej na zrno (CRGO), ktoré vykazujú výnimočnú magnetickú permeabilitu v smere valcovania, čím priamo znižujú budiaci prúd a straty naprázdno.

Z technického hľadiska ponúkajú konštrukcie typu jadra výrazné výhody z hľadiska dostupnosti vinutia a účinnosti chladenia. Pretože vinutia sú rozdelené na dve samostatné ramená, odvod tepla je rovnomernejší, čo umožňuje vyššiu hustotu výkonu bez prekročenia tepelných limitov. Typické aplikácie zahŕňajú stupňovité transformátory na farmách s obnoviteľnou energiou, priemyselné distribučné transformátory s výkonom od 500 kVA do 50 MVA a trakčné transformátory pre železničné systémy. V porovnaní s alternatívami typu shell, jadrového typu jadrá transformátorov demonštrujú vynikajúcu odolnosť proti skratu vďaka symetrickému rozloženiu toku, čo minimalizuje mechanické namáhanie vinutia počas poruchových stavov.

Náš komplexný sortiment jadrá transformátorov pokrýva štandardné aj zákazkové geometrie typu jadra s hrúbkou laminácie v rozsahu od 0,23 mm do 0,35 mm, aby sa vyrovnal stratový výkon a spracovateľnosť. Jiangsu Jingtianxia Electric Technology Co., Ltd. zdokonalila svoju výrobnú linku typu jadra tak, aby dosahovala faktory stohovania presahujúce 97 %, čím sa zabezpečilo, že efektívny magnetický prierez sa tesne zhoduje s teoretickými konštrukčnými hodnotami. Spoločnosť s viac ako 46 profesionálnymi technickými talentmi používa pokročilé techniky laserového ryhovania na zníženie strát pri zjemňovaní domény a dodáva jadrá, ktoré trvalo spĺňajú alebo prekračujú normy IEC a IEEE.

Kľúčové špecifikácie pre návrhy typu Core

• Typický rozsah výkonu: 500 kVA – 50 MVA
• Hustota toku: 1,5 – 1,7 T (materiál CRGO)
• Zníženie strát naprázdno: o 15–20 % nižšie ako bežné jadrá valcované za tepla
• Spôsob chladenia: Prirodzený olej/vzduch alebo nútená cirkulácia oleja
• Preferované pre: Distribučné siete, veterné elektrárne na mori, ťažký priemysel

2. Jadrá transformátorov typu shell: Maximalizácia zadržiavania toku

Na rozdiel od rozloženia typu jadra, typu shell jadrá transformátorov obklopujú vinutia magnetickým materiálom zo všetkých strán, čím efektívne „uzamknú“ cievky v železnom obvode. Táto konfigurácia obsahuje centrálne rameno nesúce hlavný tok s dvoma spätnými dráhami (vonkajšie ramená), ktoré poskytujú výnimočne nízku reluktanciu. Primárny účel zostáva rovnaký – vedenie a sústredenie magnetického toku – ale geometria typu plášťa dosahuje výrazne nižšiu únikovú reaktanciu a lepšiu reguláciu napätia pri veľkom zaťažení. Tieto jadrá transformátorov sú obzvlášť cenené vo vysokoprúdových a nízkonapäťových aplikáciách, ako sú pecné transformátory, usmerňovacie transformátory pre elektrolýzne zariadenia a veľké UPS systémy.

Konštrukčná integrita konštrukcií plášťového typu umožňuje väčšiu mechanickú pevnosť, vďaka čomu sú vhodné pre inštalácie, kde sú extrémne skratové sily. Navyše, pretože sa tok rozdeľuje symetricky medzi dve vonkajšie ramená, čistá magnetická nerovnováha je minimalizovaná, čím sa znižuje počuteľný šum a straty rozptýlením v priľahlých kovových štruktúrach. Tento výkon však prichádza za cenu zvýšenej spotreby materiálu a zložitejšieho stohovania laminácií, čo zvyšuje celkové výrobné náklady. Pre kritické aplikácie, kde je prvoradá spoľahlivosť a stabilita napätia, plášťový typ jadrá transformátorov zostávajú preferovanou voľbou napriek vyšším počiatočným investíciám.

Jiangsu Jingtianxia Electric Technology Co., Ltd. rieši tieto výrobné výzvy prostredníctvom vlastného automatizovaného stohovacieho zariadenia a systémov na presné rezanie. Výroba jadier škrupinového typu spoločnosti využíva spoje so stupňovitým prekrytím a zošikmené rohy na zníženie vzdorovitosti spoja, čím sa dosahujú straty v jadre, ktoré sú o 8–12 % nižšie ako pri konvenčných konštrukciách s presahom na tupo. Integráciou inteligentných dielenských skladových systémov s monitorovaním kvality v reálnom čase zaisťuje Jiangsu Jingtianxia, ​​že každé jadro typu shell opustí továreň s konzistentnou priepustnosťou a mechanickou toleranciou, čím podporuje globálnych klientov v odvetviach od tavenia hliníka až po záložné napájanie dátových centier.

Charakteristické vlastnosti jadier typu Shell

1. Vynikajúca odolnosť proti skratu vďaka úplne uzavretej podpore vinutia
2. Nižšia úniková reaktancia (zvyčajne 5–8 % v porovnaní s 10–15 % pre typ s jadrom)
3. Znížené rozptylové magnetické polia umožňujúce užší rozostup medzi fázami
4. Vyššie náklady na materiál, ale dlhšia životnosť v náročných prevádzkových prostrediach
5. Bežne určený pre elektrochemické procesy a ťažké trakčné pohony

3. Amorfné kovové jadrá transformátorov: Hranica účinnosti novej generácie

Amorfné kovové zliatiny, často označované ako kovové sklá, predstavujú zmenu paradigmy v magnetickom materiálovom inžinierstve. Na rozdiel od bežných kryštalických kremíkových ocelí tieto jadrá transformátorov sa vyrábajú rýchlym tuhnutím (kalením) z roztaveného stavu, výsledkom čoho je nekryštalická atómová štruktúra, ktorá vykazuje extrémne nízku koercitivitu a prakticky nulovú magnetostrikciu. Primárny účel použitia amorfného kovu na jadrá transformátorov je drasticky znížiť straty bez zaťaženia – zvyčajne o 60 – 70 % v porovnaní s prémiovými oceľami CRGO – pri zachovaní porovnateľných úrovní hustoty toku (okolo 1,35 – 1,45 T). Vďaka tomu sú amorfné jadrá mimoriadne atraktívne pre distribučné transformátory pracujúce v podmienkach mierneho zaťaženia počas dlhších období, ako napríklad v obytných sieťach a projektoch elektrifikácie vidieka.

Z výrobného hľadiska predstavuje amorfný kov jedinečné výzvy: materiál je extrémne tenký (približne 0,025 mm) a notoricky krehký, čo si vyžaduje špecializované rezacie a stohovacie zariadenie, aby sa predišlo mikrotrhlinám, ktoré zhoršujú magnetický výkon. Okrem toho je hustota saturačného toku nižšia ako u CRGO, čo si vyžaduje väčšie prierezy jadra pre rovnaký výkon. Napriek týmto nevýhodám úspory nákladov počas životného cyklu v dôsledku znížených strát energie často prevyšujú počiatočnú prémiu, najmä v regiónoch s vysokými tarifami za elektrinu alebo prísnymi mandátmi na znižovanie emisií uhlíka. Pokročilé jadrá transformátorov vyrobené z amorfných zliatin sú čoraz viac špecifikované pre projekty zelených budov, nabíjacie uzly elektrických vozidiel a inteligentné mikrosiete, kde sa počíta každá watthodina.

Jiangsu Jingtianxia Electric Technology Co., Ltd. vyvinula špecializované linky na spracovanie amorfných kovových jadier, ktoré obsahujú nízkonapäťové protokoly strihania a žíhania, ktoré zachovávajú jedinečné magnetické vlastnosti materiálu. Technický tím spoločnosti, ktorý pozostáva z viac ako 46 špecialistov na výskum a vývoj, spolupracuje s vedcami v oblasti materiálov na optimalizácii geometrie jadra pre minimálnu stratu spoja, čím sa dosahuje účinnosť pri plnom zaťažení nad 99,2 % v prototypových jednotkách. Kombináciou technológie amorfného jadra s inteligentnými strojmi na priečne rezanie a automatizovanou logistikou ponúka Jiangsu Jingtianxia riešenie na kľúč, ktoré spája vysoko efektívny dizajn s priemyselnou výrobou a slúži klientom, ktorí požadujú environmentálnu zodpovednosť a prevádzkovú dokonalosť.

Aplikačné výhody amorfných jadier

• Zníženie straty bez zaťaženia: až o 70 % v porovnaní s konvenčným CRGO
• Ideálne pre profily cyklického zaťaženia (napr. pohotovostný režim cez noc, prerušovaná prevádzka)
• Nižšia prevádzková teplota v dôsledku zníženého vývinu tepla
• Predĺžená životnosť transformátora (znížené tepelné starnutie izolácie)
• Uprednostňujú ho podniky, ktoré sledujú ciele s nulovým čistým uhlíkom

Porovnávacia matica výkonnosti

4. Step-Lap a Mitered Joint Cors: Precision Engineering pre minimalizáciu strát

Okrem makroskopickej klasifikácie tvarov jadra a materiálov hrá rozhodujúcu úlohu pri určovaní celkového výkonu jadra vnútorná geometria spoja. Spoje so stupňovitým prekrytím, tiež známe ako striedavé alebo prekladané spoje, usporiadajú po sebe idúce laminovacie vrstvy s odsadenými presahmi, čím sa účinne rozdeľuje odpor vzduchovej medzery na viaceré rozhrania. Táto technika znižuje lokalizovanú saturáciu toku, ku ktorej dochádza pri konvenčných tupých spojoch, čím sa znižujú straty naprázdno a magnetizačný prúd. Na druhej strane skosené spoje využívajú presné uhlové rezy (zvyčajne 45 stupňov) v rohových priesečníkoch strmeňa a ramien, čím sa zosúlaďuje smer valcovania ocele s orientovaným zrnom s dráhou toku, aby sa minimalizovala neochota pri každom ohybe. Pokročilé jadrá transformátorov integrujte funkcie stupňovitého presahu aj pokosu, aby ste dosiahli zníženie strát o 10–15 % v porovnaní s jednoduchými zostavami s presahom na tupo.

Výrobná presnosť požadovaná pre tieto typy spojov si vyžaduje špičkové stroje na priečne rezanie s CNC riadeným polohovaním čepele a meraním hrúbky v reálnom čase. Jiangsu Jingtianxia Electric Technology Co., Ltd. investovala značné prostriedky do automatizovaného zariadenia na stohovanie jadra, ktoré udržiava zarovnanie na úrovni mikrónov naprieč stovkami laminačných vrstiev, čím sa zabezpečuje konzistentná distribúcia vzduchovej medzery a opakovateľný elektromagnetický výkon. Krokové jadrá spoločnosti sú široko nasadené vo vysokoúčinných distribučných transformátoroch dodávaných európskym a severoamerickým sieťam, kde prísne predpisy o ekologickom dizajne stanovujú maximálne limity strát. Kombináciou šikmého rezu rohov s automatizovaným stohovaním dosahuje Jiangsu Jingtianxia stohovací faktor 97,5 % pre jadrá CRGO, čo sa premieta do hmatateľných úspor energie počas 30-ročnej životnosti transformátora.

Inteligentný dielenský skladový systém spoločnosti navyše sleduje každú laminovaciu dávku v celom výrobnom reťazci – od rezania a rezania až po žíhanie a konečnú kontrolu – zaisťuje úplnú sledovateľnosť a súlad s plánmi kvality špecifickými pre klienta. Táto vertikálna integrácia, podporovaná automatizovanými logistickými výrobnými linkami, umožňuje Jiangsu Jingtianxia ponúkať rýchle prototypovanie a krátke dodacie lehoty pre vlastné geometrie jadra, čo je rozhodujúca výhoda pre projekty s prísnymi stavebnými plánmi.

Často kladené otázky

Otázka 1: Aký je hlavný rozdiel medzi jadrami transformátora typu jadra a jadra typu shell?

Hlavný rozdiel spočíva v usporiadaní vinutia k jadru. V jadrovom type jadrá transformátorov vinutia obopínajú magnetické ramená, zatiaľ čo v konštrukciách typu shell magnetický obvod obklopuje vinutia na viacerých stranách. Typ jadra ponúka lepšie chladenie a nižšie náklady, zatiaľ čo typ plášťa poskytuje nižšiu únikovú reaktanciu a vynikajúcu odolnosť proti skratu pre aplikácie s vysokým prúdom.

Q2: Ako amorfné kovové jadrá transformátorov znižujú straty energie v porovnaní s konvenčnými jadrami CRGO?

Amorfným zliatinám chýba kryštalická štruktúra zŕn, ktorá prakticky eliminuje magnetickú anizotropiu a znižuje hysterézne straty o 60–70 %. Navyše, ich vyšší elektrický odpor (približne trojnásobný v porovnaní s CRGO) minimalizuje straty vírivými prúdmi, čo z nich robí energeticky najefektívnejšiu možnosť pre distribučné transformátory s nízkym zaťažením.

Otázka 3: Akú úlohu zohráva Jiangsu Jingtianxia Electric Technology Co., Ltd. v dodávateľskom reťazci transformátora?

Jiangsu Jingtianxia je vertikálne integrovaný výrobca, ktorý navrhuje, vyrába a dodáva presnosť jadrá transformátorov vo všetkých hlavných kategóriách. Spoločnosť spája viac ako 46 technických expertov s automatizovanými systémami stohovania, rezania a skladovania, aby ponúkala riešenia na jednom mieste – od jadier CRGO s krokovým presahom až po amorfné kovové zostavy – podporované prísnou kontrolou kvality a globálnou logistickou podporou.

Otázka 4: Prečo je dizajn spoja (krokový alebo šikmý) kritický pre výkon jadra transformátora?

Geometria kĺbu priamo ovplyvňuje magnetickú reluktanciu na rozhraní jarma a končatiny. Stupňovité a pokosové spoje znižujú lokalizovanú saturáciu a lemovanie toku, čo znižuje straty naprázdno a magnetizačný prúd o 10–15 %. Pre vysokoúčinné transformátory sú tieto presné návrhy spojov nevyhnutné na splnenie prísnych energetických predpisov a dosiahnutie dlhodobých úspor nákladov.
