Čo je strata jadra v transformátore ponorenom do oleja?

V oblasti prenosu a distribúcie energie, jadro transformátora ponorené do oleja slúži ako magnetické srdce celého aparátu. Jeho primárnou funkciou je poskytnúť nízkoreluktančnú cestu pre magnetický tok, čím umožňuje efektívnu konverziu elektromagnetickej energie medzi primárnym a sekundárnym vinutím. Žiadny magnetický materiál však nie je dokonalý. Počas normálnej prevádzky sa časť elektrickej energie nevyhnutne rozptýli ako teplo v samotnom jadre – jav, ktorý je súhrnne známy ako strata jadra. Pochopenie straty jadra nie je len akademické cvičenie; je to kritické ekonomické a prevádzkové hľadisko, ktoré priamo ovplyvňuje účinnosť transformátora, prevádzkovú teplotu a celkové náklady životného cyklu. Pre energetické spoločnosti aj priemyselných používateľov znamená minimalizácia strát v jadre značné dlhodobé úspory a zlepšenú spoľahlivosť siete. Tento článok sa ponorí do pôvodu, komponentov a stratégií na zmiernenie straty jadra a zároveň ukazuje, ako pokročilá výroba a prémiové materiály – príkladom spoločnosti Jiangsu Jingtianxia Electric Technology Co., Ltd. – predefinujú výkonnostné kritériá pre moderné jadrá transformátorov.

1. Fyzikálne počiatky straty jadra v transformátoroch ponorených do oleja

Aby sme plne pochopili, čo znamená strata jadra, musíme najprv preskúmať elektromagnetické správanie jadro transformátora ponorené do oleja pri budení striedavým prúdom (AC). Strata jadra sa vo všeobecnosti delí na dve hlavné zložky: strata hysterézy a strata vírivých prúdov . Strata hysterézie vzniká kontinuálnou magnetizáciou a demagnetizáciou materiálu jadra pri cykloch striedavého prúdu. Každý cyklus vyžaduje energiu na prekonanie pohybu steny magnetickej domény a táto energia sa uvoľňuje ako teplo. Veľkosť straty hysterézy závisí od koercitivity materiálu jadra a prevádzkovej hustoty toku. Strata vírivých prúdov je na druhej strane vyvolaná cirkulačnými prúdmi, ktoré prúdia v samotnom materiáli jadra v dôsledku časovo premenlivého magnetického poľa. Tieto prúdy vytvárajú odporové zahrievanie (straty I²R) a sú výrazne ovplyvnené elektrickým odporom jadra a hrúbkou laminácie. Vo vysokej kvalite jadro transformátora ponorené do oleja Pri konštrukciách používajú výrobcovia tenké, zrnito orientované laminácie z kremíkovej ocele, aby účinne redukovali dráhy vírivých prúdov, čím obmedzujú túto stratovú zložku.

Je dôležité poznamenať, že strata jadra je nepretržitý, nezvratný proces. Aj keď je transformátor v stave bez zaťaženia, jadro stále odoberá budiaci prúd a rozptyľuje energiu – preto sa strata jadra často označuje ako strata naprázdno. V prípade typického distribučného transformátora môže strata jadra predstavovať 15 % až 30 % celkových strát počas jeho životnosti, čo z neho robí primárny cieľ programov zvyšovania účinnosti. Strategický výber základných materiálov, ako je prvotriedna kremíková oceľ s orientovaným zrnom s hrúbkami 0,23 mm, 0,27 mm a 0,30 mm, priamo ovplyvňuje hysterézu aj komponenty vírivých prúdov. To je presne miesto, kde špecializovaní výrobcovia demonštrujú svoju hodnotu a kombinujú materiálové vedy s presným inžinierstvom, aby dosiahli charakteristiky s ultranízkymi stratami.

2. Klasifikácia straty jadra podľa materiálu a prístupu k dizajnu

Na efektívne riadenie a znižovanie strát v jadre priemysel vyvinul rôzne podklasifikácie jadro transformátora ponorené do oleja technológií. Každá klasifikácia ponúka zreteľné výhody z hľadiska magnetického výkonu, vyrobiteľnosti a nákladovej efektívnosti. Nižšie uvádzame tri významné kategórie, ktoré odrážajú súčasné inžinierske postupy a požiadavky trhu.

2.1 Konvenčné jadrá z kremíkovej ocele orientovanej na zrno

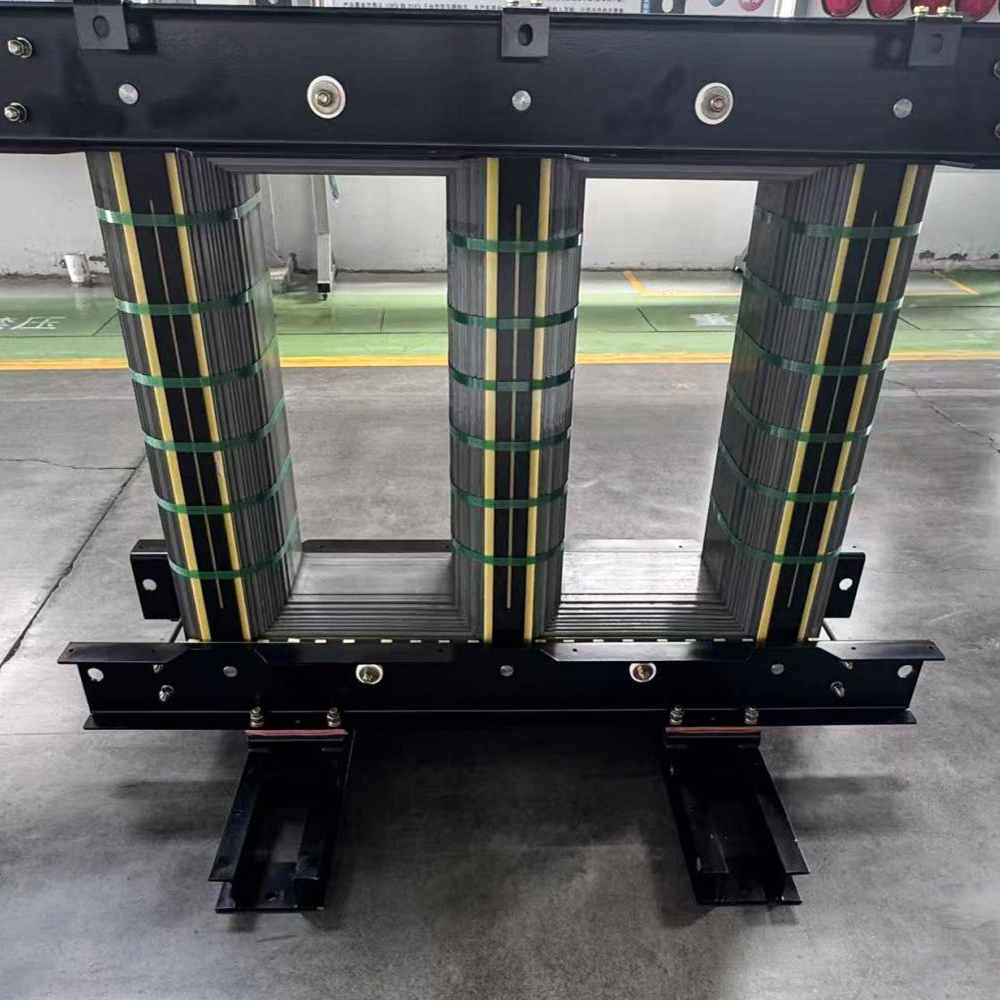

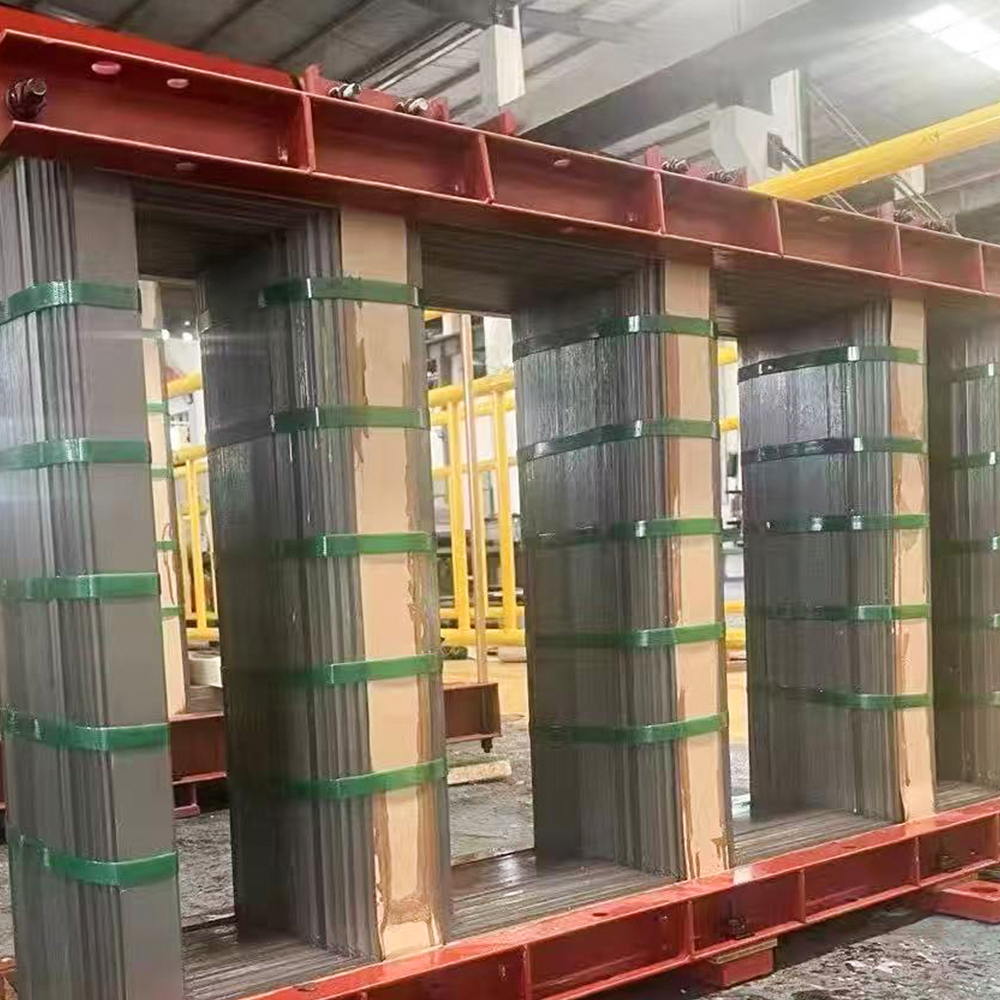

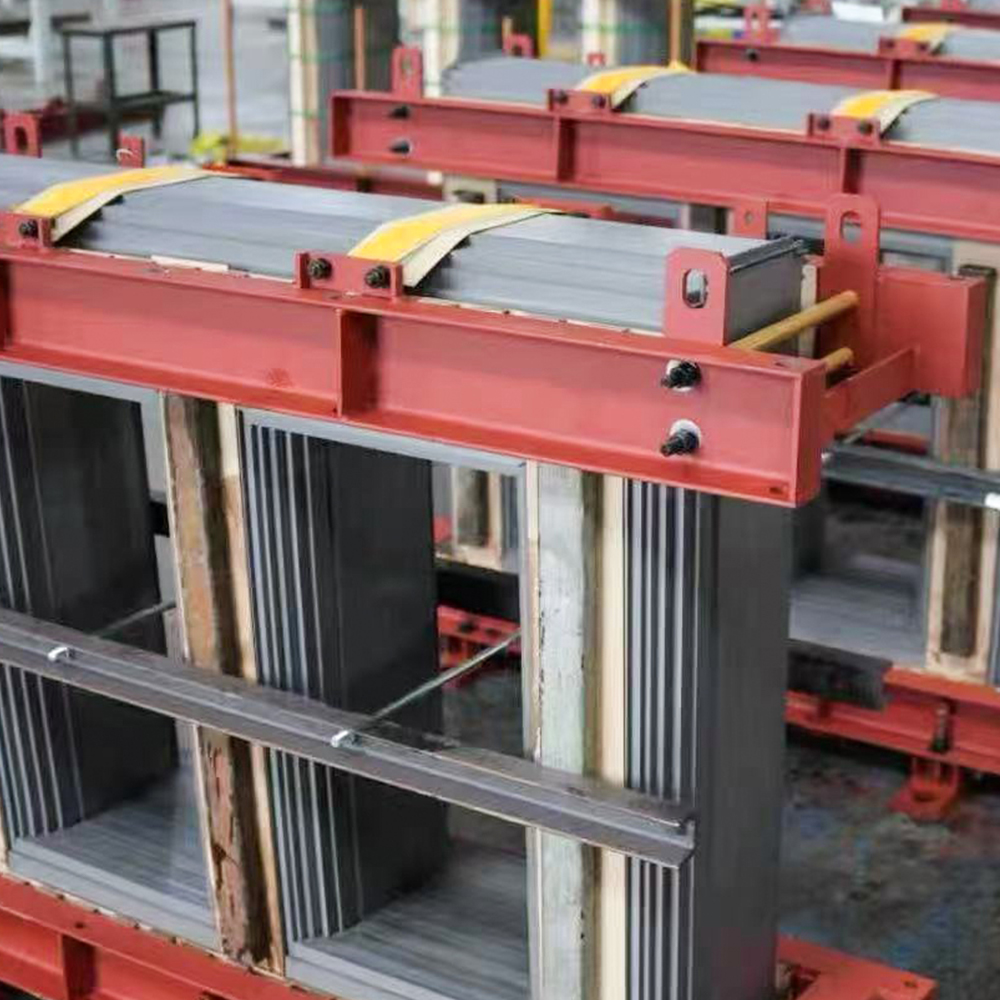

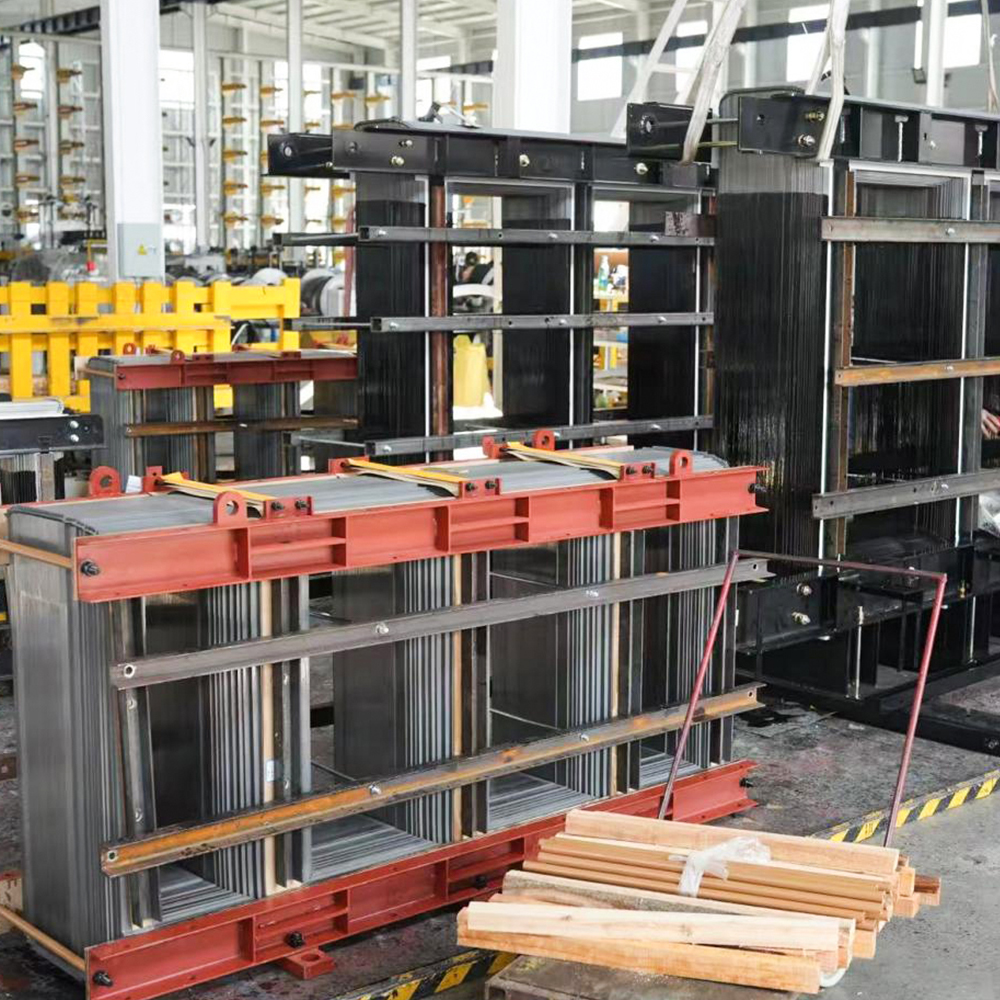

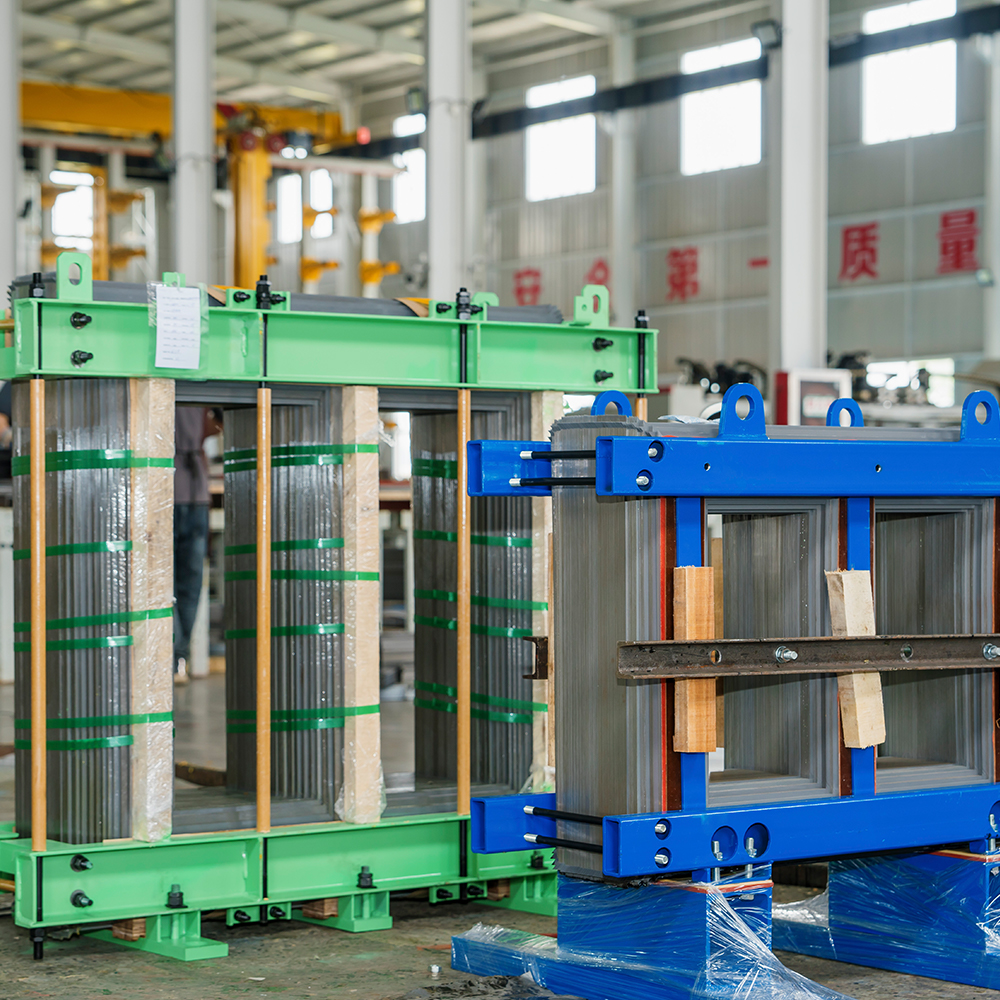

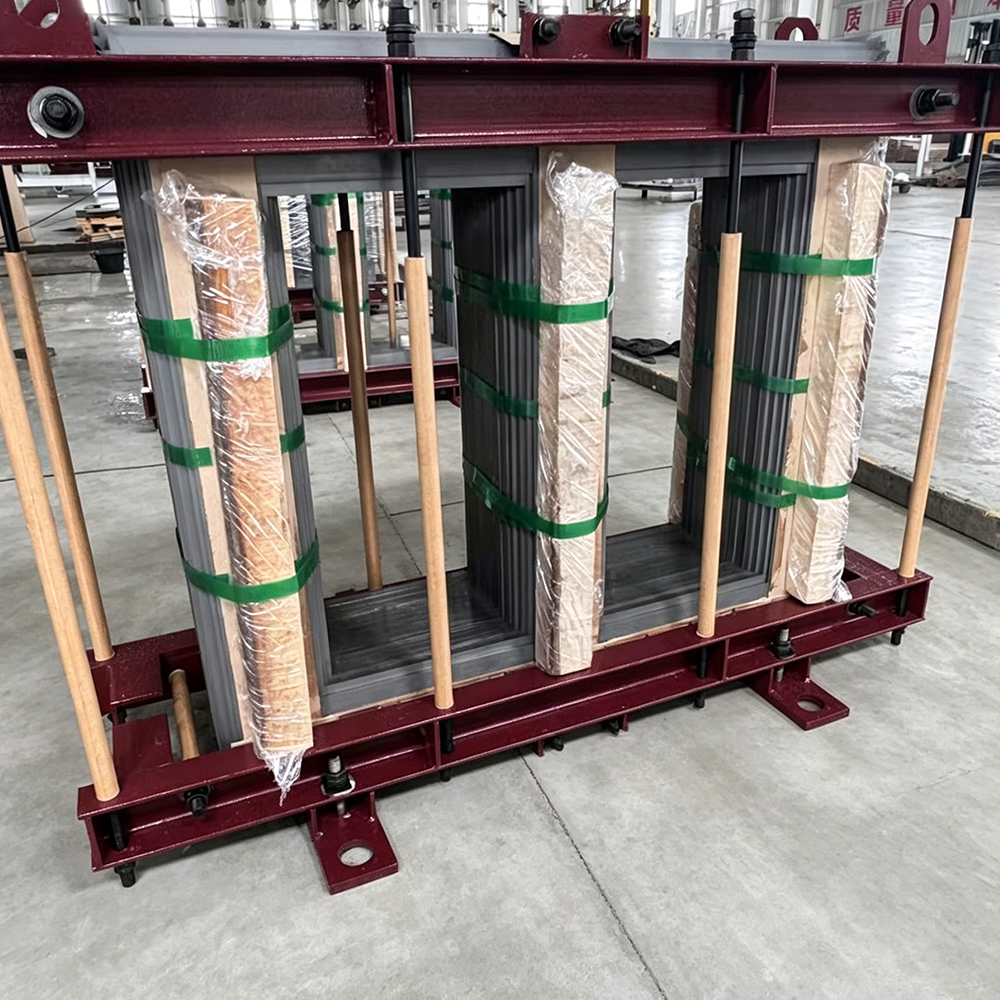

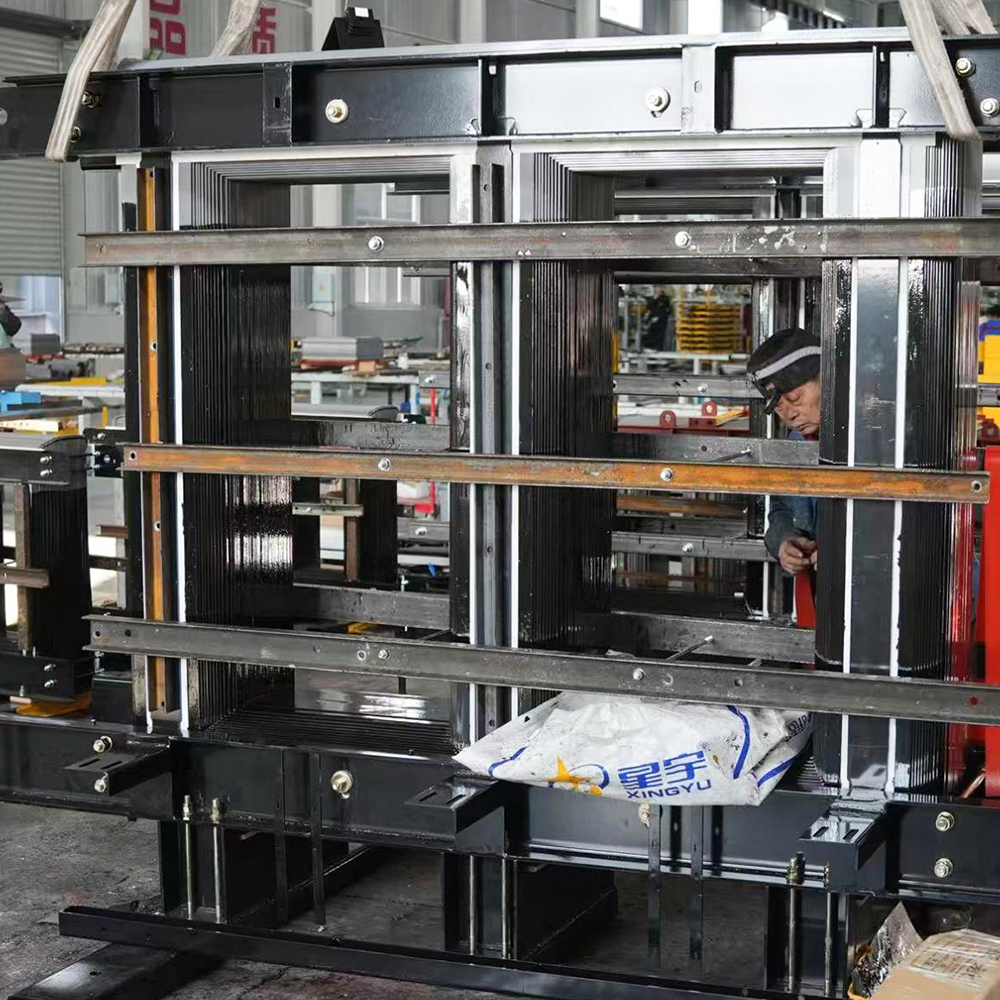

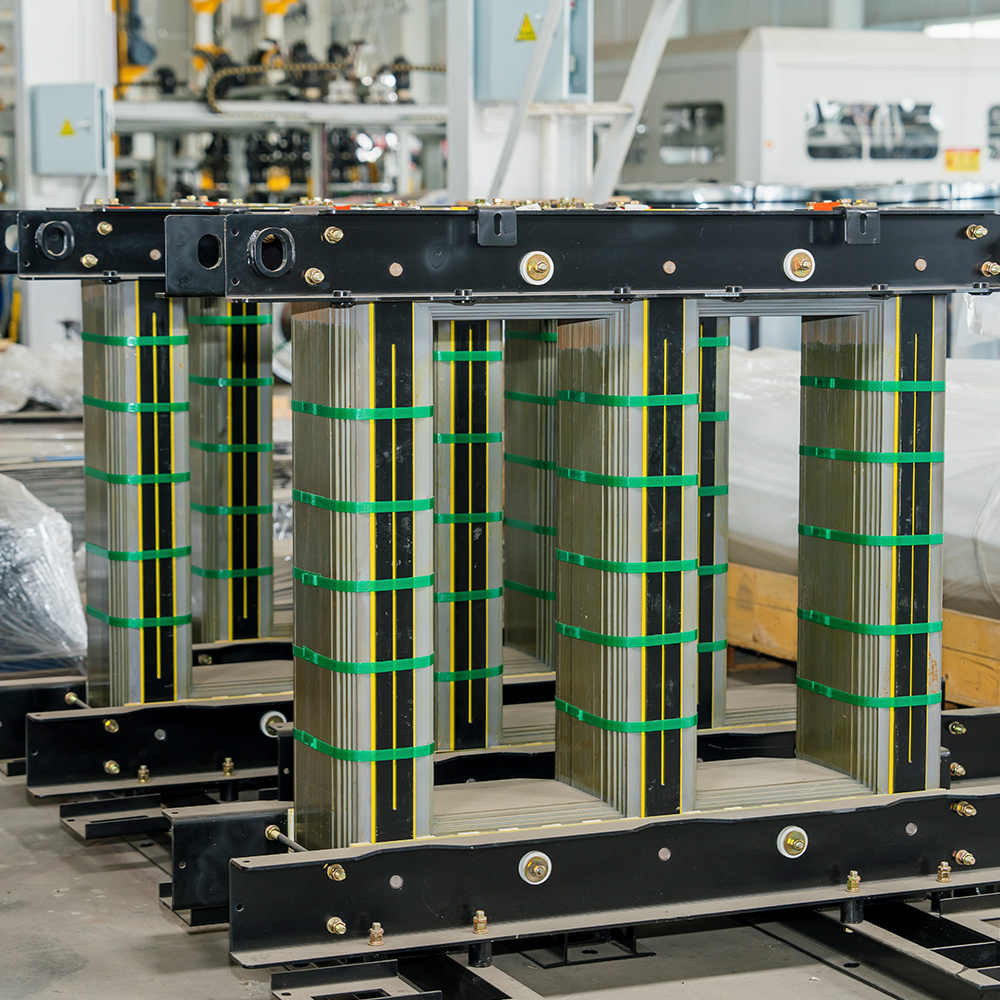

Táto kategória predstavuje priemyselný štandard pre väčšinu distribučných a stredne výkonných transformátorov. Jadro je konštruované z kremíková oceľ s orientovaným zrnom plechy, typicky s hrúbkou 0,27 mm alebo 0,30 mm, ktoré sú naskladané a zovreté tak, aby vytvorili uzavretý magnetický obvod. Charakteristickým znakom tohto dizajnu je riadená kryštalografická orientácia – oceľ je spracovaná tak, že smer ľahkej magnetizácie je v súlade so smerom valcovania, čím sa maximalizuje hustota toku a minimalizuje sa strata hysterézy. Konvenčné jadrá sú široko prijímané vďaka ich vyváženému výkonu, vyspelým výrobným procesom a konkurenčnej nákladovej štruktúre. Medzi ich typické aplikácie patria rozvodné transformátory, priemyselné jednotky na zníženie výkonu a systémy zberu obnoviteľnej energie.

Primárna výhoda konvenčných jadier z kremíkovej ocele spočíva v ich predvídateľnosti a spoľahlivosti. Výrobcovia s robustnými technickými schopnosťami, ako napríklad Jiangsu Jingtianxia Electric Technology Co., Ltd., zdokonalili procesy presného rezania a strihania potrebné na udržanie úzkych rozmerových tolerancií a konzistentných magnetických vlastností. Použitím vysoko presných stohovacích a viazacích techník tieto jadrá účinne kontrolujú vnútorné napätie – kľúčový faktor pri predchádzaní lokalizovanému prehriatiu a pri zabezpečovaní stabilného výkonu naprázdno. Okrem toho môže byť strata týchto jadier naprázdno navrhnutá tak, aby sa dosiahla negatívna odchýlka od národných noriem, čo koncovým používateľom ponúka hmatateľné zníženie prevádzkových nákladov počas životného cyklu transformátora. Spoločnosť Jiangsu Jingtianxia Electric Technology Co., Ltd. s viac ako 46 profesionálnymi technickými talentmi nazbierala hlboké odborné znalosti v oblasti optimalizácie tohto typu jadra pre rôzne prevádzkové prostredia.

2.2 Vysokopermeabilné (Hi-B) jadrá

Jadrá Hi-B predstavujú evolučný krok vpred jadro transformátora ponorené do oleja technológie. Tieto jadrá využívajú špeciálne spracovanú oceľ s orientovaným zrnom, ktorá vykazuje ešte vyššiu magnetickú permeabilitu ako bežné druhy – často dosahujúce hodnoty permeability presahujúce 1,88 T pri 800 A/m. Táto zvýšená priepustnosť umožňuje zníženie plochy prierezu jadra pre rovnakú kapacitu spracovania toku, čo vedie ku kompaktnejšej konštrukcii transformátora. Znížený objem jadra zase znižuje náklady na materiál a celkovú stratu jadra. Jadrá Hi-B sú obzvlášť obľúbené vo vysokoúčinných transformátoroch, ktoré musia spĺňať prísne regulačné normy, ako sú požiadavky DOE 2016 alebo EU Ecodesign Tier 2.

Jedným z kľúčových rozdielov jadier Hi-B je ich vynikajúci výkon v podmienkach vysokej hustoty toku. Zatiaľ čo konvenčné jadrá môžu zaznamenať rýchlu saturáciu nad 1,7 T, triedy Hi-B môžu efektívne pracovať až do 1,9 T, vďaka čomu sú ideálne pre transformátory, ktoré zažívajú kolísanie napätia alebo meniace sa profily zaťaženia. Ich typické aplikácie zahŕňajú veľké výkonové transformátory, trakčné transformátory pre koľajové systémy a vysokonapäťové prenosové jednotky. Jiangsu Jingtianxia Electric Technology Co., Ltd. využíva svoje pokročilé zariadenie na inteligentné stohovanie jadier a automatizované výrobné linky na výrobu jadier Hi-B s výnimočnou rozmerovou presnosťou a minimálnymi stratami v spojoch. Záväzok spoločnosti získavať prémiové materiály – od domácich aj dovážaných špičkových značiek – zaisťuje, že každé jadro Hi-B dosahuje stabilný magnetický výkon a vynikajúcu kontrolu prúdu, čím sa zvyšuje účinník pripojenej siete.

2.3 Jadrá z amorfnej zliatiny

Jadrá z amorfnej zliatiny predstavujú radikálny odklon od tradičných dizajnov kryštalickej kremíkovej ocele. Namiesto pravidelnej štruktúry atómovej mriežky sa amorfné kovy vyznačujú neusporiadaným usporiadaním podobným sklu, ktoré dramaticky znižuje stratu hysterézy – zvyčajne o 60 % až 70 % v porovnaní s konvenčnou oceľou s orientovaným zrnom. Toto robí jadro transformátora ponorené do oleja vyrobené z amorfnej zliatiny, výnimočne energeticky účinné riešenie, najmä pre transformátory pracujúce pri nízkej alebo premenlivej záťaži. Typická hrúbka amorfnej pásky je len 0,025 mm až 0,030 mm, čo tiež prispieva k extrémne nízkym stratám vírivými prúdmi.

Amorfné jadrá však predstavujú jedinečné výrobné výzvy. Materiál je vo svojej podstate krehký a vyžaduje špeciálne procesy rezania a strihania, aby sa predišlo prasklinám spôsobeným napätím. Okrem toho sa so zostavou jadra musí zaobchádzať mimoriadne opatrne, aby sa zachovali magnetické vlastnosti a zabránilo sa zhoršeniu výkonu. Napriek týmto výzvam je potenciál úspory energie nepopierateľný – amorfné jadrá môžu znížiť straty bez zaťaženia až o 75 % v porovnaní s konvenčnými návrhmi, vďaka čomu sú veľmi atraktívne pre vidiecke distribučné siete, veterné farmy na mori a aplikácie inteligentných sietí. Jiangsu Jingtianxia Electric Technology Co., Ltd. výrazne investovala do výskumu, vývoja a výrobnej infraštruktúry, aby prekonala tieto výrobné prekážky a ponúka zákazníkom spoľahlivý zdroj vysokokvalitných amorfných jadier podporovaných inteligentnými skladovými systémami v dielni a automatizovanou logistikou. Schopnosť spoločnosti poskytovať komplexné podporné riešenia pre globálnych klientov je obzvlášť evidentná v tejto pokročilej kategórii.

3. Porovnávacia analýza základných technológií

Na pomoc inžinierom a špecialistom na obstarávanie pri výbere najvhodnejšieho typu jadra pre ich špecifické aplikácie poskytuje nasledujúca tabuľka priame porovnanie kľúčových ukazovateľov výkonnosti v rámci troch vyššie uvedených kategórií. Všetky údaje sú založené na typických hodnotách pre 50Hz distribučné transformátory v rozsahu 100–1000 kVA.

4. Praktické stratégie na zníženie straty jadra

Okrem výberu materiálu existuje niekoľko technických postupov, ktoré môžu ďalej minimalizovať straty v jadre jadro transformátora ponorené do oleja . Tieto stratégie bežne implementujú skúsení výrobcovia, ako je Jiangsu Jingtianxia Electric Technology Co., Ltd., aby poskytovali vynikajúci výkon produktu. Medzi kľúčové opatrenia patria:

• Optimalizovaná konštrukcia krokového spoja – Zníženie reluktancie kĺbov a fringovania magnetického toku, čo priamo znižuje lokalizované straty.
• Presné stohovanie a viazanie – Zabezpečenie rovnomernej distribúcie tlaku cez jadrovú sústavu na zmiernenie nárastu vnútorného napätia a strát spôsobených vibráciami.
• Prísna kontrola výšky otrepu – Udržiavanie kvality rezania a strihu, aby sa zabránilo medzilaminovaným skratom, ktoré zosilňujú vírivé prúdy.
• Žíhanie jadra po rezaní – Zmiernenie zvyškových napätí vzniknutých počas výroby, čím sa obnoví magnetická permeabilita.
• Správne uzemnenie jadra – Prevencia plávajúceho potenciálu a cirkulujúcich zemných prúdov, ktoré prispievajú k dodatočným stratám z bludného miesta.

Integrácia týchto techník si vyžaduje pokročilé strojové vybavenie – ako sú inteligentné stroje na priečne rezanie jadra a automatizované montážne linky – a skúsený technický dohľad. Jiangsu Jingtianxia Electric Technology Co., Ltd. vyniká v tejto oblasti, pretože nasadila inteligentné skladové systémy v dielni, ktoré zaisťujú sledovateľnosť a konzistentnosť vo všetkých výrobných šaržiach. Komplexné podporné riešenia spoločnosti nezahŕňajú len výrobu jadra, ale aj celé spektrum následného spracovania, kontroly kvality a logistiky, čím poskytujú zákazníkom z globálneho energetického priemyslu bezkonkurenčnú hodnotu.

5. Často kladené otázky

Q1: Aký je rozdiel medzi konvenčnými jadrami z kremíkovej ocele a amorfnými jadrami, pokiaľ ide o stratové správanie?

Konvenčné jadrá z kremíkovej ocele vykazujú miernu hysterézu a straty vírivými prúdmi v dôsledku ich kryštalickej štruktúry a typickej hrúbky laminácie 0,27–0,30 mm. Amorfné jadrá majú naopak nekryštalické atómové usporiadanie, ktoré takmer eliminuje stratu hysterézy, a ich extrémne tenké pásiky (0,025 mm) drasticky znižujú straty vírivými prúdmi. Výsledkom je, že amorfné jadrá môžu dosiahnuť straty naprázdno, ktoré sú o 60–75 % nižšie ako pri konvenčných konštrukciách, aj keď prichádzajú s vyššími materiálovými nákladmi a prísnejšími požiadavkami na manipuláciu.

Otázka 2: Ako spoločnosť Jiangsu Jingtianxia Electric Technology Co., Ltd. zabezpečuje nízku stratu jadra vo svojich produktoch?

Jiangsu Jingtianxia Electric Technology Co., Ltd. využíva mnohostranný prístup: získavanie prvotriednej kremíkovej ocele s orientovanou štruktúrou od popredných domácich a medzinárodných značiek, využívanie vysoko presného rezacieho a strihacieho zariadenia, implementácia prísnej kontroly kvality v každej fáze a používanie pokročilých stohovacích a viazacích techník na minimalizáciu vnútorného napätia. Ich strata bez zaťaženia môže trvalo dosahovať zápornú odchýlku od národných noriem a ich automatizované výrobné linky zaisťujú opakovateľnosť a škálovateľnosť pre veľké objemy zákaziek.

Otázka 3: Môže byť jadro transformátora ponorené do oleja dodatočne vybavené alebo modernizované, aby sa znížili straty?

Vo väčšine prípadov nie je výmena existujúceho jadra ekonomicky praktická kvôli rozsiahlemu prepracovaniu, ktoré je potrebné pre vôle vinutia, rozmery nádrže a chladiace cesty. Energetické spoločnosti sa však často rozhodnú pre výmenu jadra počas veľkej rekonštrukcie alebo pri modernizácii na vyššie štandardy účinnosti. Pre nové inštalácie je najefektívnejšou stratégiou výber jadra s nižšími stratovými charakteristikami – ako sú Hi-B alebo amorfné triedy – od renomovaného dodávateľa, akým je Jiangsu Jingtianxia Electric Technology Co., Ltd.

Otázka 4: Akú úlohu zohráva strata jadra v celkových nákladoch na vlastníctvo transformátora?

Strata jadra priamo prispieva k strate transformátora naprázdno, ku ktorej dochádza 24 hodín denne, 7 dní v týždni počas prevádzkovej životnosti zariadenia. Počas typickej životnosti 25 – 30 rokov môžu kumulatívne náklady na energiu zo straty jadra konkurovať alebo dokonca prekročiť počiatočnú nákupnú cenu transformátora. Preto investujte do vyššej efektívnosti jadro transformátora ponorené do oleja — dokonca aj pri miernej vstupnej prirážke — často prináša pozitívnu návratnosť investície do 3 – 5 rokov, po ktorej nasledujú desaťročia trvalých úspor.

Otázka 5: Ako ovplyvňuje hrúbka kremíkovej ocele stratu jadra v transformátoroch ponorených do oleja?

Tenšie oceľové lamely, ako napríklad 0,23 mm oproti 0,30 mm, znižujú zložku straty vírivým prúdom, pretože dĺžka dráhy cirkulujúceho prúdu je skrátená a elektrický odpor medzi lamelami je vyšší. Avšak tenšia oceľ tiež zvyšuje zložitosť výroby a náklady. Optimálna hrúbka závisí od cieľovej úrovne strát a menovitej frekvencie transformátora. Pre štandardné aplikácie s frekvenciou 50/60 Hz ponúka 0,27 mm vyvážený kompromis, zatiaľ čo 0,23 mm je uprednostňovaný pre návrhy s ultra vysokou účinnosťou.

Na záver, strata jadra v an jadro transformátora ponorené do oleja je mnohostranný jav, ktorý sa riadi materiálovými vlastnosťami, geometrickým dizajnom a presnosťou výroby. S príchodom pokročilých ocelí s orientovaným zrnom a amorfných zliatin v spojení s najmodernejšími výrobnými technológiami priemysel neustále posúva hranice toho, čo je možné dosiahnuť. Výrobcovia majú radi Jiangsu Jingtianxia Electric Technology Co., Ltd. stojí v popredí tohto vývoja a ponúka komplexné portfólio, ktoré siaha od konvenčných jadier z kremíkovej ocele až po amorfné riešenia novej generácie. Využitím svojich hlbokých technických znalostí, inteligentných výrobných systémov a neochvejného záväzku ku kvalite umožňujú globálnemu energetickému sektoru vybudovať efektívnejšiu, spoľahlivejšiu a udržateľnejšiu energetickú infraštruktúru. Pre tých, ktorí chcú optimalizovať výkon transformátora, je pochopenie straty jadra – a výber správneho kľúčového partnera – nevyhnutným krokom k dlhodobej prevádzkovej dokonalosti.
