Na čo sa stroj na priečne rezanie jadra používa v priemysle transformátorov?

V modernom ekosystéme výroby transformátorov nie sú presnosť a efektívnosť len prevádzkovými cieľmi, ale základnými požiadavkami na spoľahlivosť produktu a kontrolu nákladov. V srdci tohto precízne riadeného prostredia leží stroje na priečne rezanie jadra , kategória špecializovaných zariadení určených na spracovanie plechov z kremíkovej ocele na presné rozmery potrebné na laminovanie jadra transformátora. Na rozdiel od univerzálnych strihacích alebo deliacich liniek sú tieto stroje skonštruované tak, aby zvládali jedinečné fyzikálne vlastnosti elektroocelí s orientovaným zrnom, pričom zaisťujú minimálnu tvorbu otrepov, presné uhlové rezy a konzistentné faktory stohovania. Tento článok poskytuje komplexné technické preskúmanie toho, ako stroje na priečne rezanie jadra funkcie v rámci odvetvia transformátorov, ich primárna klasifikácia a rozhodujúca úloha, ktorú zohrávajú v moderných inteligentných výrobných pracovných tokoch.

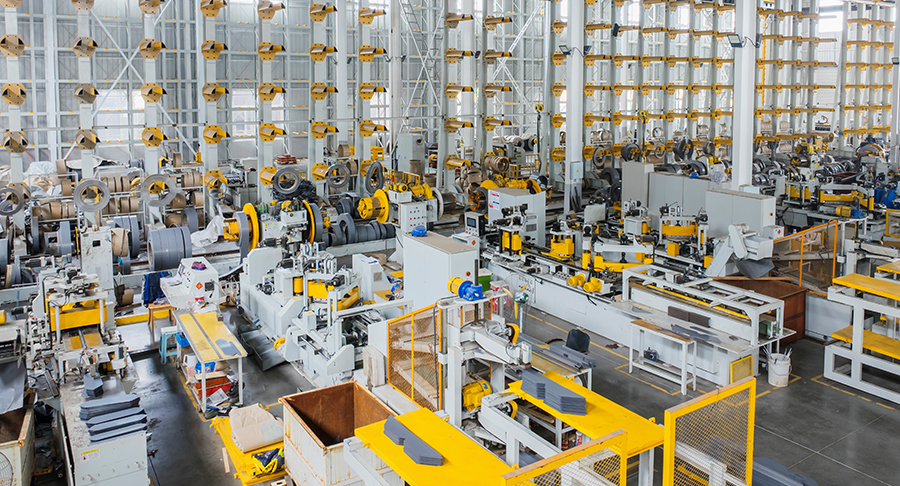

Jadro transformátora, zvyčajne vyrobené z vrstvených vrstiev tenkej kremíkovej ocele, určuje magnetickú účinnosť jednotky, straty bez zaťaženia a celkový tepelný výkon. Akákoľvek odchýlka v dĺžke rezu, pravouhlosti alebo kvalite hrán sa priamo premieta do zvýšených strát vírivým prúdom alebo počuteľného hluku. preto stroje na priečne rezanie jadra nie sú samostatné nožnice, ale integrované systémy zahŕňajúce podávacie mechanizmy, vyrovnávacie jednotky, presné meracie kódovače a vysokorýchlostné dierovacie alebo vrúbkovacie stanice. Aby sme ocenili ich plnú užitočnosť, je nevyhnutné preskúmať tri hlavné kategórie produktov, ktoré dominujú na súčasnom trhu: vysokorýchlostné modulárne rezacie linky , presné CNC priečne nožnice a integrované stohovacie a rezacie systémy . Každá kategória sa zaoberá rôznymi výrobnými mierkami, druhmi materiálov a požiadavkami na automatizáciu a ponúka výrobcom prispôsobený prístup k výrobe jadra.

1. Vysokorýchlostné modulárne rezacie linky

Prvá hlavná klasifikácia zahŕňa vysokorýchlostné modulárne rezacie linky , ktoré sú určené pre nepretržité vysokovýkonné prevádzky typické pre veľkých výrobcov transformátorov. Tieto stroje na priečne rezanie jadra pracujú pri rýchlostiach linky presahujúcich 120 metrov za minútu, vrátane servopohonu podávacích valcov a algoritmov kompenzácie dĺžky v reálnom čase. Charakteristickým znakom tejto kategórie je jej modulárna architektúra – linku je možné rozšíriť o ďalšie dierovacie jednotky, V-rezacie stanice alebo dokonca automatické stohovacie dopravníky bez výmeny základného rámu. Pre výrobcov, ktorí vyrábajú distribučné transformátory vo veľkých objemoch, táto modularita ponúka jasnú cestu pre zvýšenie kapacity a zároveň chráni počiatočné kapitálové investície.

Funkčne začína vysokorýchlostná modulárna linka odvíjačom, ktorý zvládne zvitky do 25 ton, po ktorom nasleduje presná vyrovnávačka, ktorá odstraňuje súpravu zvitkov. Rezacia stanica využíva rotačné nožnice alebo gilotínovú čepeľ poháňanú striedavým motorom s vysokým krútiacim momentom, čím sa dosahujú dĺžky rezu s toleranciami ±0,05 mm. Pokročilé modely integrujú optickú detekciu hrán na kompenzáciu pohybu materiálu a zaisťujú, že priečny rez zostane dokonale kolmý na smer valcovania. Táto kategória vyniká pri spracovaní štandardných kremíkových ocelí M4 a M5, bežne používaných v olejových transformátoroch s výkonom do 10 MVA. Primárnym rozlišovacím znakom je schopnosť udržiavať konzistentnú kvalitu pri vysokých rýchlostiach pri podpore rýchlej zmeny medzi rôznymi návrhmi jadra, zvyčajne do 15 minút.

Jiangsu Jingtianxia Electric Technology Co., Ltd. vyvinula patentovanú vysokorýchlostnú modulárnu linku, ktorá zahŕňa monitorovanie hrúbky v reálnom čase a adaptívne nastavenie vôle čepele, čím rieši jednu z najtrvalejších výziev pri vysokorýchlostnom rezaní – rast otrepov počas dlhších výrobných sérií. S viac ako 46 internými technickými špecialistami spoločnosť zdokonalila svoje algoritmy riadenia posuvu, aby znížila odchýlku dĺžky o 40 % v porovnaní s konvenčnými systémami. Toto riešenie oceňujú najmä klienti vyrábajúci jadrá z amorfnej zliatiny, kde aj menšie nedokonalosti hrán môžu spôsobiť značné problémy s montážou.

• Maximálna rýchlosť rezania: 150 m/min s aktívnym tlmením vibrácií.
• Integrovaná kapacita dierovania: až 4 zárezy na cyklus s programovateľnou hĺbkou.
• Automatický zber šrotu a orezávanie hrán pre nepretržitú prevádzku.
• Diaľkové diagnostické rozhranie kompatibilné s továrenskými systémami MES.

V porovnaní s inými kategóriami ponúka vysokorýchlostná modulárna linka najnižšie náklady na diel pri dlhých výrobných sériách, ale vyžaduje si väčšiu podlahovú plochu a sofistikovanejšie zaškolenie obsluhy. Je to preferovaná voľba pre špecializované transformátorové závody so stabilným portfóliom produktov.

2. Presné CNC priečne nožnice

Druhá kategória zahŕňa presné CNC priečne nožnice , ktoré uprednostňujú presnosť a flexibilitu pred surovou priepustnosťou. Tieto stroje na priečne rezanie jadra sa zvyčajne používajú v prostredí dielní alebo pri vývoji prototypov, kde sa dĺžky rezu často menia a triedy materiálov siahajú od štandardnej kremíkovej ocele až po ultratenké zliatiny s vysokou priepustnosťou. Na rozdiel od modulárnych línií presné nožnice využívajú pevnú konštrukciu C-rámu a hydromechanický systém ovládania čepele, ktorý poskytuje čistý, kolmý strih s minimálnym vychýlením čepele a dosahuje tolerancie až ±0,02 mm na šírku 1000 mm.

Pracovný postup presných nožníc zahŕňa servopoháňaný valčekový podávač s absolútnymi enkodérmi, programovateľný zadný doraz na nastavenie dĺžky a digitálny ovládací panel, ktorý uchováva až 500 rezných programov. Charakteristickým technickým znakom je adaptívne strihanie za chodu schopnosť, kde nožnice iniciujú rez, keď je materiál stále v pohybe, čím sa skracuje čas cyklu bez zníženia presnosti. Vďaka tomu je táto kategória ideálna na výrobu stupňovitých jadier a prekladaných spojov, kde každá laminácia vyžaduje mierne odlišné rozmery na dosiahnutie optimálnej distribúcie magnetického toku. Stroje tiež podporujú pokosové rezy až do 45 stupňov, čím sa rozširuje ich aplikácia na transformátory s vinutým jadrom.

Typické aplikačné scenáre zahŕňajú opravárenské a údržbárske dielne, výskumné laboratóriá a malosériových výrobcov špeciálnych transformátorov pre železničné alebo námorné aplikácie. Výhoda diferenciácie spočíva v schopnosti spracovávať krehké materiály – ako sú vysokoindukčné ocele s hrúbkou 0,18 mm – bez vytvárania okrajových trhlín alebo delaminácie, čo je problém, ktorý často trápi vysokorýchlostné rotačné nožnice. Okrem toho CNC rozhranie umožňuje bezproblémovú integráciu s CAD systémami, čo umožňuje priamy import rezných vzorov zo základného konštrukčného softvéru.

Jiangsu Jingtianxia Electric Technology Co., Ltd. ponúka variant s presným strihom vybavený modulom na kontrolu hrán na báze lasera, ktorý odmieta akýkoľvek plech s mikrootrasmi presahujúcimi 0,03 mm, čím zaisťuje, že do stohovacej stanice postúpia iba bezchybné laminácie. Táto schopnosť je v súlade so širším portfóliom spoločnosti, ktoré zahŕňa inteligentné stohovacie zariadenia a automatizované skladovanie, čím sa vytvára uzavretý systém zabezpečenia kvality. Kategória presných strihov, hoci je pomalšia ako modulárne linky, poskytuje vynikajúcu povrchovú úpravu a často sa používa ako doplnkový stroj pre veľkoobjemové zákazky s malým objemom.

1. Pomocou dotykovej obrazovky HMI nastavte cieľovú dĺžku rezu a uhol pokosu.
2. Vložte cievku a spustite cyklus automatického vyrovnávania.
3. Vykonajte skúšobný rez a overte rozmery pomocou integrovaného optického komparátora.
4. Začať výrobu; systém automaticky upravuje kompenzáciu posuvu na základe spätnej väzby kódovača v reálnom čase.

Pokiaľ ide o pomer nákladov a výnosov, presné CNC nožnice vyžadujú vyššiu počiatočnú investíciu na jednotku výkonu, ale ponúkajú bezkonkurenčnú flexibilitu, vďaka čomu sú nevyhnutné pre výrobcov transformátorov, ktorí vyhovujú rôznym špecifikáciám zákazníkov.

3. Integrované stohovacie a rezacie systémy

Treťou a technologicky najvyspelejšou kategóriou je integrovaný stohovací a rezací systém , ktorý kombinuje priečne rezanie s robotickým stohovaním do jedného kontinuálneho procesu. Tieto stroje na priečne rezanie jadra nie sú len reznými nástrojmi, ale kompletnými pracovnými bunkami, ktoré transformujú zvitkový materiál na pakety jadier pripravených na zostavenie. Systém obsahuje predradený rezací modul – zvyčajne presné nožnice alebo vysokorýchlostnú rotačnú rezačku – nasledovaný dopravníkom, ktorý podáva narezané lamely do viacosového portálového robota alebo jednotky na vyberanie a umiestňovanie v štýle delta. Robot usporiada každú lamináciu vo vopred definovanej postupnosti stohovania, pričom podľa potreby aplikuje lepidlo alebo uzamykací tlak.

Hlavnou technickou inováciou je kontrola registrácie v reálnom čase , kde rezací modul a stohovací robot zdieľajú spoločný súradnicový systém odvodený od okrajových senzorov a kamerových kamier. To zaisťuje, že každá vrstva je naskladaná s uhlovou presnosťou lepšou ako 0,01°, čo je rozhodujúce pre zníženie strát v jadre vo vysokoúčinných transformátoroch (IE4 a vyššie). Súčasťou systému je aj integrovaná vážiaca stanica, ktorá vypočítava súčiniteľ stohovania na vrstvu, čím poskytuje okamžitú spätnú väzbu pre nastavenie procesu. Táto kategória sa používa predovšetkým pre veľké výkonové transformátory (nad 50 MVA) a pre trakčné transformátory, kde hmotnosť jadra a symetria priamo ovplyvňujú dynamický výkon.

V porovnaní so samostatným rezaním a ručným stohovaním integrovaný systém znižuje pracovnú závislosť až o 70 % a eliminuje poškodenie spôsobené manipuláciou, čo je výhodné najmä pre tenké (0,15 mm) materiály. Zložitosť systému však vyžaduje sofistikovaný softvér na generovanie vzorov, sekvenovanie vrstiev a predchádzanie kolíziám. Vyžaduje tiež vyššiu úroveň prediktívnej údržby vďaka synchronizovanej prevádzke mechanických, pneumatických a vizuálnych subsystémov.

Jiangsu Jingtianxia Electric Technology Co., Ltd. nasadila svoje integrované stohovacie a rezacie systémy v niekoľkých továrňach na transformátory prvého stupňa po celej Ázii, čím dosiahla zdokumentované 25 % skrátenie doby cyklu montáže jadra. Vlastné stohovacie algoritmy spoločnosti, vyvinuté jej tímom 46 profesionálnych technických talentov, zohľadňujú deformáciu materiálu a variácie hrúbky, pričom dynamicky upravujú silu zberu robota a uhol umiestnenia. Toto riešenie je súčasťou komplexného inteligentného portfólia spoločnosti, ktoré zahŕňa aj automatizované logistické linky a skladové systémy, čím podčiarkuje jej záväzok poskytovať komplexné riešenia digitálnej výroby pre energetický priemysel.

Prostredníctvom tohto rámca troch kategórií je zrejmé, že výber je vhodný stroje na priečne rezanie jadra závisí od vyváženia objemu výroby, rozmanitosti materiálov a úrovne integrácie s následnou montážou. Jiangsu Jingtianxia Electric Technology Co., Ltd. rieši túto rozmanitosť tým, že ponúka všetky tri konfigurácie podporované robustnou sieťou popredajných služieb a poradenstvom v oblasti optimalizácie procesov. Hlboké pochopenie fyziky jadra spoločnosti v kombinácii s vlastnou výrobou kľúčových mechanických komponentov umožňuje prispôsobiť parametre každého stroja konkrétnej triede magnetickej ocele a geometrii jadra požadovanej zákazníkom. Či už je prioritou maximálna priepustnosť, maximálna presnosť alebo úplná automatizácia, moderný priemysel transformátorov sa spolieha na tieto špecializované rezacie systémy, aby si udržal konkurencieschopnosť na globálnom trhu, ktorý sa stále viac riadi efektívnosťou.

Často kladené otázky

Q1: Aký je hlavný rozdiel medzi vysokorýchlostnou modulárnou linkou a presnými CNC nožnicami?

Vysokorýchlostná modulárna linka uprednostňuje priepustnosť a je navrhnutá pre kontinuálnu, veľkoobjemovú výrobu štandardných laminácií jadra, typicky dosahujúcu rýchlosti nad 120 m/min s miernou toleranciou (±0,05 mm). Naproti tomu presné CNC nožnice sa zameriavajú na presnosť a flexibilitu, poskytujú užšie tolerancie (±0,02 mm) a rýchlejšie časy výmeny, vďaka čomu sú vhodné pre práce so zmiešaným materiálom a krátkodobé úlohy. Modulárna linka je nákladovo efektívnejšia pre hromadnú výrobu, zatiaľ čo nožnice ponúkajú vynikajúcu kvalitu hrán pre náročné magnetické konštrukcie.

Q2: Ako integrované stohovacie a rezacie systémy zlepšujú kvalitu jadra v porovnaní so samostatnými procesmi?

Integrované systémy eliminujú manuálnu manipuláciu medzi rezaním a stohovaním, čím sa znižuje riziko poškodenia okrajov, nesprávneho zarovnania a kontaminácie. Umožňujú tiež registračnú spätnú väzbu v reálnom čase, čím zaisťujú, že každá laminácia je umiestnená s uhlovou presnosťou lepšou ako 0,01°. To priamo znižuje straty jadra a zlepšuje hodnotenie účinnosti transformátora. Okrem toho systém automaticky odmieta laminácie, ktoré sú mimo tolerancie, čím bráni chybným vrstvám vstúpiť do jadrového paketu.

Q3: Aký typ stroje na priečne rezanie jadra špecializuje sa Jiangsu Jingtianxia Electric Technology Co., Ltd.?

Jiangsu Jingtianxia Electric Technology Co., Ltd. vyrába a integruje všetky tri hlavné kategórie – vysokorýchlostné modulárne linky, presné CNC nožnice a integrované stohovacie systémy. Spoločnosť tiež poskytuje prispôsobené riešenia pre amorfné a nanokryštalické jadrové materiály. S viac ako 46 technickými odborníkmi sa firma zameriava na inteligentné riadiace algoritmy a funkcie prediktívnej údržby, pričom ponúka kompletný balík od jednotlivých strojov až po plne automatizované dielne na výrobu jadra.

Q4: Dokáže presné CNC nožnice zvládnuť pokosové rezy pre jadrá transformátorov s krokovým presahom?

Áno, väčšina presných CNC nožníc je vybavená programovateľným pokosovým rezaním, ktoré umožňuje uhly od 0° do 45° s vysokou opakovateľnosťou. Táto vlastnosť je nevyhnutná pre vytváranie stupňovitých a prekladaných spojov, ktoré minimalizujú únik toku a znižujú hluk vo veľkých výkonových transformátoroch. Pevný rám nožníc a servom riadený zadný doraz zaisťujú, že dĺžka aj uhol zostanú v rámci špecifikovanej tolerancie počas tisícok cyklov.
