Čo je to rezaná línia z kremíkovej ocele a ako funguje?

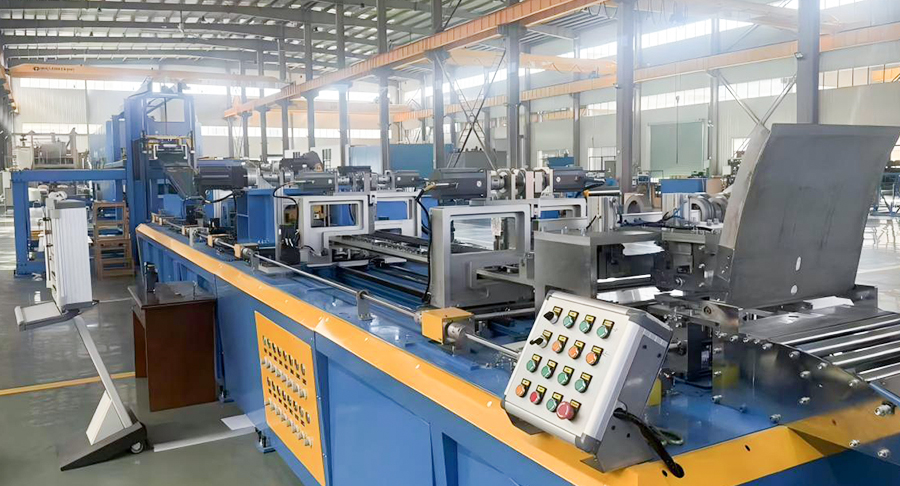

V modernom priemysle výroby elektrických zariadení je presnosť a účinnosť prvoradá. V srdci výroby transformátorov a motorov leží kritické zariadenie: linky z kremíkovej ocele narezané na dĺžku . Ale čo presne je tento systém a prečo je taký nevyhnutný? A linka z kremíkovej ocele narezaná na dĺžku je vysoko automatizovaný výrobný systém určený na spracovanie veľkých oceľových zvitkov – konkrétne kremíkovej ocele s orientovaným zrnom a bez orientácie zrna – na ploché plechy presných, vopred stanovených dĺžok. Proces zahŕňa odvíjanie ocele, jej vyrovnanie, aby sa odstránilo akékoľvek zakrivenie alebo vnútorné napätie, presné meranie požadovanej dĺžky, čisté strihanie a nakoniec stohovanie hotových plechov na ďalšie spracovanie na jadrá transformátorov alebo lamely motora.

Základná hodnota linka z kremíkovej ocele narezaná na dĺžkus spočíva v ich schopnosti transformovať surové, objemné cievky na vysoko presné komponenty. Na rozdiel od univerzálnych strihaných línií, tie, ktoré sú navrhnuté pre kremíkovú oceľ, musia zodpovedať jedinečným magnetickým vlastnostiam materiálu a jeho relatívne tenkej hrúbke, ktorá sa typicky pohybuje od 0,23 mm do 0,5 mm pre triedy s vysokou permeabilitou. Toto zariadenie je základom pre výrobcov, ktorých cieľom je vyrábať vysokoúčinné transformátory, pretože aj nepatrné odchýlky v dĺžke plechu alebo výške otrepu môžu výrazne ovplyvniť magnetický výkon a stratu energie konečného jadra. Spoločnosti ako Jiangsu Jingtianxia Electric Technology Co., Ltd. vybudovali svoje odborné znalosti na poskytovaní týchto sofistikovaných riešení, čím zaisťujú, že špecifické požiadavky na spracovanie kremíkovej ocele sú splnené s technickou dokonalosťou.

Hlavné komponenty a prevádzkový pracovný postup

Aby ste pochopili, ako a linka z kremíkovej ocele narezaná na dĺžku funkcií, je potrebné preskúmať jeho sekvenčné moduly. Typická línia sleduje logický postup od suroviny k hotovému produktu:

1. Odvíjanie a podávanie: Proces začína naložením ťažkej cievky z kremíkovej ocele na odvíjač. Táto jednotka podporuje cievku a posúva pás do linky kontrolovanou rýchlosťou.
2. Vyrovnávanie a vyrovnávanie: Pás prechádza cez presnú zarovnávačku vybavenú viacerými valcami. Tento krok je kritický pre elimináciu nastavenia zvitku (pamäť zakrivenia zvitku) a zabezpečenie dokonale plochého plechu, čo je nevyhnutné pre presné rezanie a stohovanie.
3. Meranie a strihanie: Sploštený pás sa presunie do meracej jednotky, zvyčajne AC servopoháňaného podávacieho systému, ktorý zaisťuje presné meranie dĺžky. Po dosiahnutí požadovanej dĺžky vysokorýchlostné nožnice (často výkyvné nožnice na výrobu laminovania transformátora) pás čisto odrežú.
4. Stohovanie a balenie: Narezané listy sú transportované cez dopravník do stohovacej jednotky. Môže to byť magnetický alebo pneumatický stohovač, ktorý automaticky zarovnáva a ukladá listy do úhľadných zväzkov pre ľahkú manipuláciu a následné spracovanie.

Klasifikačné a aplikačne špecifické línie

Termín linka z kremíkovej ocele narezaná na dĺžkus zahŕňa rôzne systémy, z ktorých každý je prispôsobený špecifickým aplikáciám a materiálovým charakteristikám. Primárna klasifikácia je založená na type spracovanej kremíkovej ocele: orientovaná na zrno (CRGO) a orientovaná na zrno (CRNO).

CRGO silikónové oceľové rezané línie

Tieto linky sú špeciálne navrhnuté na spracovanie zrnito orientovanej kremíkovej ocele, ktorá sa používa takmer výlučne pri výrobe jadier výkonových transformátorov. Štruktúra zrna materiálu je zarovnaná tak, aby sa minimalizovala strata jadra v špecifickom smere valcovania, takže presné rezanie a manipulácia sú prvoradé pre zachovanie týchto magnetických vlastností. Jiangsu Jingtianxia Electric Technology Co., Ltd. ponúka špecializované riešenia v tejto kategórii, integrujúce funkcie inteligentného stohovania na zlepšenie efektivity výroby.

Kľúčové vlastnosti liniek CRGO:

• Vysoko presné rezanie s typickou toleranciou dĺžky ±0,2 mm a výška otrepu menšia ako 0,02 mm aby sa zabránilo skratom v lamináciách.
• Integrácia V-rezovacích a dierovacích jednotiek na výrobu zložitých tvarov jadra stupňovitého transformátora.
• Nižšie rýchlosti linky (zvyčajne do 180 m/min) v porovnaní s linkami na všeobecné použitie, uprednostňujúce presnosť pred priepustnosťou.
• Pokročilé stohovacie mechanizmy na udržanie orientácie a zabránenie poškodeniu jemných okrajov.

CRNO silikónové oceľové rezané línie

Kremíková oceľ bez orientácie zrna sa používa v aplikáciách, kde magnetický tok prúdi vo viacerých smeroch, ako napríklad v elektromotoroch, generátoroch a malých transformátoroch. Spracovanie ocele CRNO často vyžaduje manipuláciu s mierne hrubšími kalibrami a uprednostňovanie vysokorýchlostnej výroby, aby sa splnili veľkoobjemové požiadavky automobilového priemyslu. Jiangsu Jingtianxia Electric Technology Co., Ltd. aplikuje svoju robustnú technickú akumuláciu na dizajnové linky, ktoré vyvažujú rýchlosť s prijateľnou presnosťou pre tieto menej náročné elektrické aplikácie.

Kľúčové vlastnosti liniek CRNO:

• Často konfigurované pre vyššie rýchlosti linky, schopné presiahnuť 40 metrov za minútu, aby sa zvýšila priepustnosť.
• Schopnosť zvládnuť širší rozsah hrúbok a šírok, čo ponúka väčšiu flexibilitu vo výrobe.
• Robustné vyrovnávacie systémy na zvládnutie potenciálnych tvarových chýb bežných v širšom rozsahu akostí ocele.

Línie na odrezanie jadra transformátora (špecializovaný podtyp)

Ide o vysoko špecializovaný vývoj linka z kremíkovej ocele narezaná na dĺžkus , navrhnutý tak, aby nielen rezal, ale aj spracovával plech do špecifických tvarov laminácie. Tieto systémy v sebe integrujú výkyvné nožnice, dierovacie jednotky a matrice s V-rezmi. Táto integrácia predstavuje významný prínos, ktorý znižuje manipuláciu a viacnásobné nastavenia stroja. Schopnosť rezať, dierovať a vrúbkovať na jednej linke je charakteristickým znakom modernej efektívnosti výroby, segmentu, kde spoločnosti ako Jiangsu Jingtianxia Electric Technology Co., Ltd. excel, využívajúc svoje hlboké technické znalosti na integráciu zariadenia na stohovanie jadra priamo s rezacou linkou. Tento prístup je základným kameňom komplexných podporných riešení, ktoré poskytujú globálnym zákazníkom v energetickom priemysle.
