Ako funguje systém stohovania jadra?

V modernej výrobe elektrických zariadení presnosť a efektívnosť výroby jadra transformátora a motora priamo určuje výkon, spoľahlivosť a hospodárnosť finálnych produktov. V srdci tohto výrobného procesu leží stohovacie a montážne linky , sofistikovanú integráciu mechanickej manipulácie, optickej kontroly a automatizovaných riadiacich systémov. Tento článok poskytuje komplexné technické vysvetlenie toho, ako systém stohovania jadra funguje, pričom rozoberá jeho základné princípy, kľúčové moduly vybavenia a kritickú úlohu, ktorú hrá vo veľkej priemyselnej výrobe.

1. Základné princípy stohovania jadier

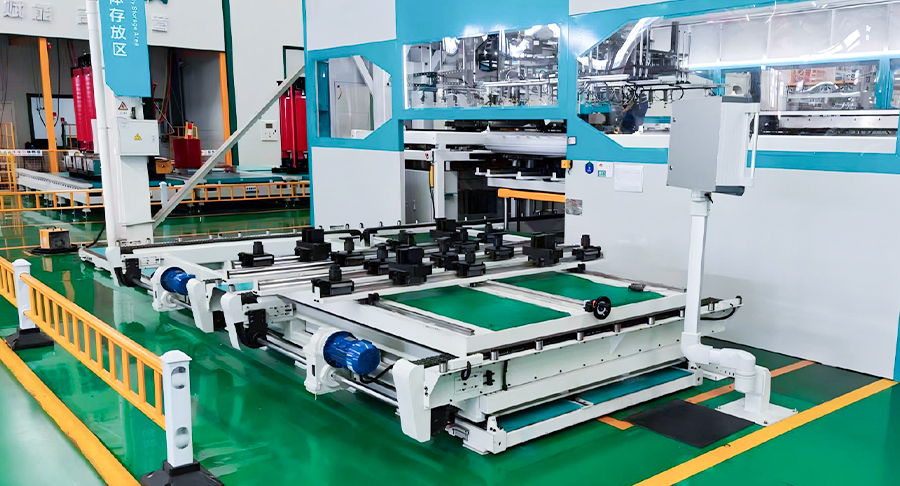

A stohovacie a montážne linky Systém je navrhnutý tak, aby transformoval jednotlivé tenké plechy z elektroocele – bežne známe ako laminácie – na pevné, rozmerovo presné laminované jadro. Základnou výzvou je, že každá laminácia musí byť naskladaná v presnom poradí a orientácii, aby sa minimalizovali straty vírivými prúdmi a zabezpečila sa rovnomernosť magnetického toku. Systém zvyčajne začína a stohovacie a montážne linky podávacia jednotka, ktorá prijíma vopred narezané alebo narezané lamely zo stroja na priečne rezanie. Tieto laminácie sa potom dopravia do stohovacej stanice, kde s každým listom manipulujú robotické ramená alebo servopohonné jednotky na vyberanie a umiestňovanie.

Pracovný cyklus typického systému možno rozdeliť do štyroch po sebe nasledujúcich fáz: podávanie, detekcia orientácie, stohovanie a konsolidácia. Počas fázy podávania sú lamináty oddelené a zarovnané pomocou vibračných podávačov alebo dopravníkových pásov. Vo fáze detekcie orientácie identifikujú optické senzory alebo kamery strojového videnia stranu otrepu, polohy zárezov a akékoľvek povrchové chyby. Fáza stohovania zahŕňa presné umiestnenie každej laminácie na rastúci stoh, často pomocou vákuových uchopovačov, aby sa zabránilo poškriabaniu materiálu. Nakoniec fáza konsolidácie využíva zváranie, blokovanie alebo lepenie na upevnenie stohu do jedného pevného celku. Celý tento pracovný postup riadi programovateľný logický ovládač (PLC), ktorý synchronizuje všetky pohyblivé časti s presnosťou na úrovni mikrónov.

2. Moduly základného vybavenia a ich funkcie

Aby sme pochopili ako funguje systém stohovania jadra , je nevyhnutné preskúmať jeho hlavné moduly. Každý modul prispieva špecifickou funkciou a ich bezproblémová integrácia definuje celkový výkon systému. Nižšie je uvedený rozpis štyroch primárnych modulov, ktoré sa nachádzajú v modernom stohovacie a montážne linky :

• Modul kŕmenia a oddeľovania: Táto jednotka prijíma hromadné laminácie zo zásobníkov alebo dopravníkových pásov. Používa vzduchové dúchadlá a mechanické separátory, aby sa zabezpečilo, že do oblasti stohovania vstúpi vždy len jedna laminácia. Rýchlosť podávania môže dosiahnuť až 60 kusov za minútu v závislosti od hrúbky a veľkosti laminácie.
• Modul videnia a kontroly: Tento modul, vybavený kamerami s vysokým rozlíšením a podsvietením, kontroluje každú lamináciu na rozmerové tolerancie, výšku otrepu a rovinnosť povrchu. Akákoľvek laminácia, ktorá neprejde kontrolou, je automaticky vyradená do samostatného zásobníka, čím sa zabráni šíreniu defektov do konečného jadra.
• Modul stohovania a polohovania: Toto je jadro systému. Servopoháňaný portál alebo robot SCARA vyberie každú kontrolovanú lamináciu a umiestni ju na stohovacie zariadenie. Upínadlo často obsahuje vodiace kolíky, ktoré sa zhodujú s otvormi v lamináciách a zabezpečujú rotačné zarovnanie. V prípade jadier transformátorov s viacerými nohami môže systém pred spojením stohovať každú nohu samostatne.
• Modul konsolidácie a vyhadzovania: Po dosiahnutí cieľovej výšky stohu (meranej počtom vrstiev alebo optickým snímačom výšky) modul aplikuje jednu z troch metód konsolidácie: zváranie TIG na viacerých bodoch, mechanické spojenie pomocou dierovacích značiek alebo vytvrdzovanie lepidla pomocou UV alebo tepelného spájania. Hotové jadro sa potom vyhodí na výstupný dopravník na ďalšie spracovanie alebo balenie.

Koordinácia medzi týmito modulmi je kritická. Napríklad, ak kamerový modul deteguje nesprávne zarovnanú lamináciu, stohovací modul musí upraviť svoju trajektóriu umiestnenia v reálnom čase. Poprední výrobcovia majú radi Jiangsu Jingtianxia Electric Technology Co., Ltd. vyvinuli proprietárne softvérové algoritmy, ktoré umožňujú takéto adaptívne riadenie stohovacie a montážne linky obzvlášť robustné pre prostredia s veľkým množstvom mixov a malým objemom výroby.

3. Klasifikácia základných stohovacích systémov

Na základe konfigurácie a aplikácie stohovacie a montážne linky možno rozdeliť do troch hlavných kategórií. Každá kategória spĺňa odlišné výrobné požiadavky, od vysokorýchlostnej hromadnej výroby až po flexibilné prototypovanie. Nasledujúce podsekcie poskytujú hĺbkovú analýzu každého typu.

3.1 In-line integrované stohovacie systémy

In-line integrované systémy sú priamo spojené s predchádzajúcou deliacou alebo priečnou rezacou linkou. Akonáhle sú lamely narezané, sú okamžite podávané do stohovacej jednotky bez medziskladovania. Tento dizajn minimalizuje manipuláciu s materiálom a znižuje riziko poškodenia hrán. Charakteristickým znakom in-line systémov je ich rýchlosť synchronizácie – pracujú pri rovnakej frekvencii cyklu ako rezací stroj, zvyčajne medzi 40 a 80 zdvihmi za minútu. Ich technické vlastnosti zahŕňajú stohovanie s dvoma hlavami pre súčasné umiestnenie dvoch laminácií, monitorovanie hrúbky v reálnom čase pomocou laserových senzorov a automatickú výmenu nástrojov pre rôzne šírky jadra.

Typickými aplikáciami pre in-line systémy sú veľkosériová výroba jadier distribučných transformátorov a statorov motorov elektrických vozidiel, kde je prvoradá stála kvalita a vysoká priepustnosť. Primárnou výhodou oproti offline systémom je eliminácia vyrovnávacej pamäte, čo šetrí podlahovú plochu a znižuje zásoby rozpracovanej výroby. Okrem toho in-line systémy dokážu okamžite zistiť chyby rezania, čo umožňuje okamžitú spätnú väzbu rezacej jednotke. Jiangsu Jingtianxia Electric Technology Co., Ltd. ponúka in-line riešenia, ktoré zahŕňajú inteligentné rozhrania skladového hospodárstva, umožňujúce bezproblémovú výmenu údajov so systémami plánovania podnikových zdrojov (ERP). Táto integrácia zabezpečuje, že každá šarža jadier je vysledovateľná od suroviny až po hotové výrobky.

3.2 Samostatné stohovacie systémy offline

Offline samostatné systémy fungujú nezávisle od procesu rezania. Lamináty sa najprv narežú, naskladajú do zásobníkov a potom sa prepravia do stohovacej stanice. Toto oddelenie umožňuje plánovačom výroby prevádzkovať rezaciu linku s maximálnou účinnosťou, zatiaľ čo stohovacia linka spracováva rôzne typy jadier paralelne. Offline prístup je vhodný najmä pre prostredia dielní, kde sú veľkosti objednávok malé, ale výrazne sa líšia v geometrii jadra. Kritickým komponentom offline systémov je automatický menič zásobníkov, ktorý pojme až 12 rôznych typov laminácie a prepína medzi nimi v priebehu niekoľkých minút.

Technologicky, offline systémy často obsahujú pokročilejšie systémy videnia, pretože laminácie môžu byť skladované hodiny alebo dni, nahromadený prach alebo mierna oxidácia. Modul videnia v offline systémoch preto obsahuje dodatočné čistiace kefky a eliminátory statickej elektriny. Metódy konsolidácie sú podobné in-line systémom, ale offline systémy často používajú lepenie namiesto zvárania, pretože lepidlo umožňuje lepšie rozloženie napätia v jadrách so zložitou geometriou stupňovitého presahu. Výrobcom, ktorí chcú prejsť z manuálneho stohovania, ponúkajú samostatné systémy offline nižšie počiatočné investície a jednoduchšiu integráciu s existujúcimi zariadeniami na manipuláciu s materiálom. Jiangsu Jingtianxia Electric Technology Co., Ltd. poskytuje modulárne offline platformy, ktoré je možné konfigurovať s jednovrstvovou alebo dvojvrstvovou prevádzkou, čo zákazníkom poskytuje flexibilitu pri škálovaní výroby podľa rastúceho dopytu.

3.3 Rotačné vežové stohovacie systémy

Systémy rotačných veží predstavujú najnovší pokrok v stohovacie a montážne linky technológie. Namiesto jedného stacionárneho stohovacieho zariadenia tieto systémy využívajú otočnú vežu, ktorá drží viacero stohovacích paliet. Zatiaľ čo sa jedna paleta plní lamináciami, ďalšia paleta prechádza konsolidáciou a vysúvaním a tretia paleta sa pripravuje na ďalšiu dávku. Toto paralelné spracovanie dramaticky znižuje čas nečinnosti a zvyšuje celkovú priepustnosť až o 40 % v porovnaní s dizajnom s jednou stanicou.

Mechanizmus veže je poháňaný momentovým motorom s priamym pohonom, ktorý poskytuje výnimočne hladké otáčanie a presné uhlové polohovanie. Každá paleta je vybavená vlastnou sadou vodiacich kolíkov a upínacích mechanizmov, čo umožňuje systému prepínať medzi rôznymi veľkosťami jadier bez manuálneho zásahu. Systémy s otočnými vežami sú ideálne pre veľkoobjemovú výrobu štandardizovaných jadier, ako sú tie, ktoré sa používajú v malých distribučných transformátoroch a tlmivkách. Ich kompaktný pôdorys ich robí atraktívnymi aj pre továrne s obmedzeným podlahovým priestorom. Jiangsu Jingtianxia Electric Technology Co., Ltd. úspešne nasadila systémy s otočnými vežami na niekoľkých zákazníckych miestach, pričom dosiahla chybovosť pod 0,2 % a celkovú efektivitu zariadení (OEE) presahujúcu 85 %.

Aby sme zhrnuli prevádzkové kroky vo všetkých troch typoch systémov, nasledujúci usporiadaný zoznam načrtáva všeobecný postup pre typický cyklus stohovania:

1. Zaťaženie materiálu: Lamináty sa vkladajú do zásobníka podávača alebo sa podávajú priamo z rezacej linky.
2. Singlácia a orientácia: Každá laminácia je oddelená, zarovnaná a jej otrepaná strana je detekovaná pomocou videnia.
3. umiestnenie: Robot alebo portál vyberie lamináciu a umiestni ju na stohovaciu paletu s presnosťou na úrovni mikrónov.
4. Počítanie vrstiev a overenie výšky: Systém počíta každú vrstvu a kontroluje rastúcu výšku zásobníka oproti cieľu.
5. Konsolidácia: Po dosiahnutí cieľa systém zvarí, spojí alebo spojí zväzok do pevného jadra.
6. Vyhadzovanie a preprava: Hotové jadro sa vyhodí na dopravník na následné spracovanie alebo balenie.

4. Integrácia s inteligentnou výrobou

Moderné stohovacie a montážne linky už nie sú izolované stroje; sú integrálnymi uzlami v širšom ekosystéme inteligentných tovární. Prostredníctvom priemyselného internetu vecí (IIoT) tieto systémy nepretržite prenášajú údaje o časoch cyklov, chybovosti a opotrebovaní spotrebného materiálu do centrálneho systému vykonávania výroby (MES). Tento prístup založený na údajoch umožňuje prediktívnu údržbu a znižuje neplánované prestoje až o 30 %. napr. Jiangsu Jingtianxia Electric Technology Co., Ltd. začlenila inteligentné dielenské skladové systémy a automatizované logistické výrobné linky, ktoré sú priamo prepojené s ich stohovacím zariadením, čím sa vytvára plne automatizovaný tok materiálu od zvitkov zo surovej ocele až po hotové jadrá transformátorov.

Okrem toho pokročilé systémy teraz obsahujú algoritmy samoučenia, ktoré upravujú parametre stohovania na základe historickej výkonnosti. Ak konkrétna dávka laminácie vykazuje vyššiu odchýlku otrepov, systém môže automaticky znížiť rýchlosť umiestňovania, aby bola zachovaná presnosť. Táto úroveň prispôsobivosti je obzvlášť cenná v regiónoch s rôznymi kvalitami surovín. Kombináciou presnej mechaniky s inteligentným softvérom Jiangsu Jingtianxia Electric Technology Co., Ltd. pokračuje v posúvaní hraníc čoho stohovacie a montážne linky môžeme dosiahnuť tým, že poskytujeme podporné riešenia na jednom mieste, ktoré pokrývajú všetko od priečneho rezania jadra až po konečnú montáž.

Často kladené otázky

Q1: Aký je hlavný rozdiel medzi in-line a offline stohovacími systémami?

In-line systémy sú priamo spojené s rezacou linkou a pracujú pri rovnakej rýchlosti, vďaka čomu sú ideálne pre veľkoobjemovú kontinuálnu výrobu. Offline systémy fungujú nezávisle, čo umožňuje väčšiu flexibilitu pri manipulácii s rôznymi veľkosťami jadra a geometriami, čo vyhovuje dielňam alebo prostrediam s malým objemom a vysokým mixom.

Otázka 2: Ako zvyšuje systém rotačnej veže produktivitu v porovnaní so systémom s jednou stanicou?

Systém otočnej veže využíva viacero paliet na otočnom mechanizme. Zatiaľ čo sa jedna paleta plní, ďalšia sa spevňuje a tretia sa vysúva alebo pripravuje. Tento paralelný pracovný postup eliminuje čakaciu dobu medzi cyklami a zvyšuje celkovú priepustnosť až o 40 % bez obetovania presnosti stohovania.

Otázka 3: Aké metódy konsolidácie sa bežne používajú na stohovacích a montážnych linkách a ktorá z nich je najlepšia?

Tri primárne metódy sú zváranie TIG, mechanické spájanie a lepenie. Zváranie ponúka vysokú mechanickú pevnosť, vzájomné spojenie je najrýchlejšie a nevyžaduje žiadny spotrebný materiál a lepenie poskytuje lepší magnetický výkon znížením vnútorného napätia. Najlepšia voľba závisí od základnej aplikácie – zváranie pre veľké výkonové transformátory, blokovanie pre sériovo vyrábané motory a lepidlo pre vysokoúčinné konštrukcie so stupňovitými spojmi.

Otázka 4: Ako spoločnosť Jiangsu Jingtianxia Electric Technology Co., Ltd. zabezpečuje kontrolu kvality v rámci svojich stohovacích systémov?

Jiangsu Jingtianxia integruje viacstupňovú vizuálnu kontrolu, monitorovanie hrúbky v reálnom čase a automatické odmietnutie chybných laminácií. Ich systémy tiež dodávajú výrobné údaje do platformy MES, čo umožňuje plnú sledovateľnosť a štatistickú kontrolu procesu. S viac ako 46 profesionálnymi technickými talentmi spoločnosť udržiava prísne testovacie protokoly pre každý systém pred dodaním, čím zabezpečuje konzistentný výkon v zariadeniach zákazníka.

Q5: Môžu systémy na stohovanie jadra zvládnuť rôzne laminovacie materiály, ako je amorfná oceľ alebo kremíková oceľ?

Áno, moderné systémy sú navrhnuté s nastaviteľným prítlakom uchopovača, premenlivou rýchlosťou posuvu a prispôsobiteľnými algoritmami videnia, aby vyhovovali širokej škále materiálov. Amorfná oceľ, ktorá je tenšia a krehkejšia, vyžaduje jemnejšie zaobchádzanie a často ťaží z lepenia skôr než zvárania. Jiangsu Jingtianxia ponúka prispôsobené konfigurácie, aby zodpovedali špecifickým materiálovým charakteristikám.

Otázka 6: Aká je typická návratnosť investícií (ROI) pri automatizácii procesu manuálneho stohovania jadra?

Zatiaľ čo presná návratnosť investícií sa líši podľa objemu výroby, väčšina výrobcov vidí návratnosť do 18 až 24 mesiacov. Automatizácia znižuje mzdové náklady, eliminuje ľudskú chybu, zvyšuje priepustnosť a zlepšuje výnos materiálu. Automatizované systémy navyše umožňujú prevádzku 24 hodín denne, 7 dní v týždni, čo ďalej zrýchľuje návratnosť investícií pre produktové rady s vysokým dopytom.
